Guten Morgen zusammen,
folgender Aufbau meiner Anlage: IB versorgt Weichendecoder etc. und Booster mit Digitalstrom, Booster haben jeweils eigene Trafos. Decoder werden über eigenen Trafo via Powermodul mit Strom verorgt.
Unter der Anlage Versorgung der einzelnen Abschnitte jeweils durch Booster, wobei Masse (braun) nicht getrennt ist. Ob Ringleitung der einzelnen Abschnitte oder nicht, ist noch nicht entschieden. Kabelquerschnitt von den Booster jeweils 1,5mm², ab den Abzweigungen 0,75 mm² zu den Gleisen. Ein Booster versorgt Schattenbahnhof mit insges. 11 Abstellgleisen, die jeweils separat stromlos geschaltet werden, ein Booster Bahnhof (3-gleisig mit insges. 4 Abstellgleisen) mit anschließender eingleisiger Strecke, mit Ausweichgleis am entferntesten Punkt, ein Booster (falls notwendig), weitere eingleisige Strecke, ebenfalls mit Ausweichgleis.
Rückmeldung via Loconet mit gemeinsamer Masse (braun).
Wo schließe ich jetzt die Weichenlaternen an? Es sind Märklin Weichenlaternen mit Leucht-Dioden, brauchen also nur wenig Strom, dafür aber immer. Anzahl der Weichen pro Boosterstromkreis maximal 10. Geplant sind derzeit 2-3 Booster, alles also nicht zu groß. Anschluss der Weichenlaternen an Digitalstrom von der IB, oder Anschluss an die jeweilige Stromversorgung durch die Booser, oder, drittens, eigene Stromversorgung durch separaten Trafo. Letzeres wäre größerer Aufwand der Verkabelung.
Was würdet Ihr dazu sagen?

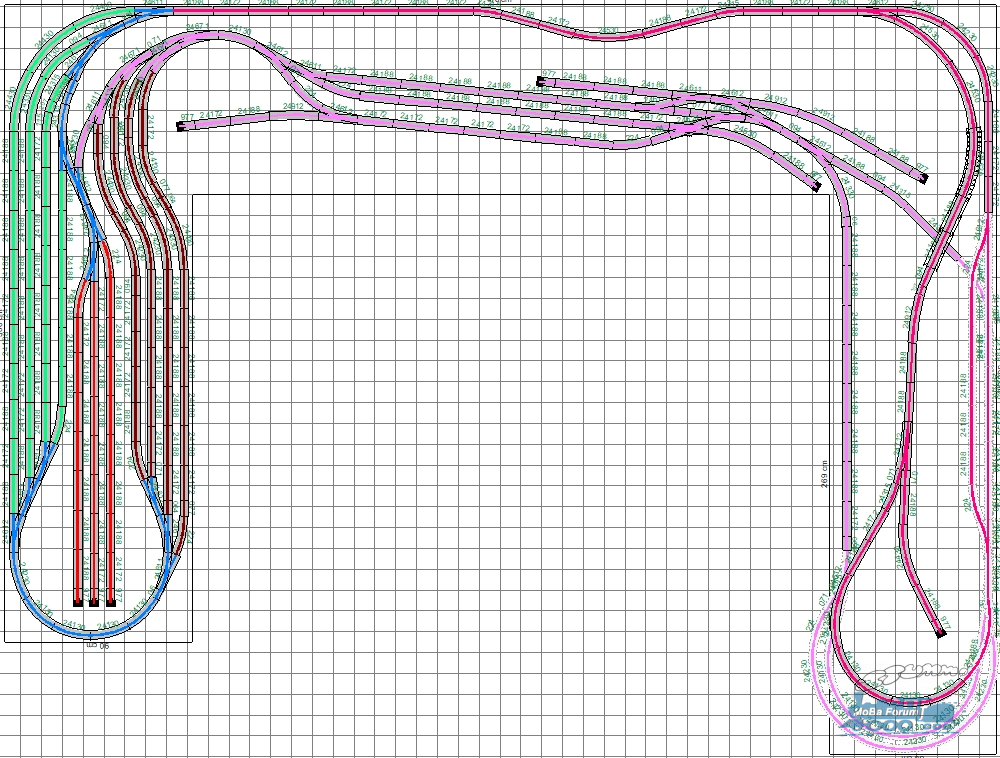

Bin gespannt auf Eure Vorschläge. Habe den Gleisplan beigefügt, hoffentlich ist er ausreichend erkennbar.
Bis bald,
Matthias

Hallo Matthias,

bei mir mache ich es so, dass ich alle Verbraucher, die ständig leuchten / sich bewegen oder was auch immer, an eine separate Leitung angeschlossen habe, die wiederum einen eigenen Trafo hat. Der Digi-Strom ist einfach zu "teuer" und sollte möglichst nur für Züge verwendet werden, bzw. für die DCC-Schaltsignale.

Hallo,

wenn man den "Digitalstrom" für eine Gleichspannungsversorgung nutzen will, sollte man unbedingt beachten, dass Gleichrichung (Shottky-Diode, nicht 1N400x) und Glättung (Elko) die Impulse des Digitalsignals verschleifen. In DCC sind die Flanken der Impulse in der Norm ziemlich eng spezifiziert, und es kann bei verschliffenen Flanken zu Signalverlusten kommen. Das Digitalsignal sollte also nur als absolute Ausnahme zur Spannungsversorgung verwendet werden.

Grüße, Kurt

Moin Matthias,

wenn du dein Vorhaben so mit gemeinsamer "Masse" und Loconet verwirklichen möchtest, solltest du unbedingt markentreu bleiben; d.h. alle Geräte von Uhlenbrock und ausschließlich die neuen Booster!
Die Begründung findest du in der Zeitschrift Digitale Modellbahn, Heft 3 -2022 auf S. 14.

Zitat von Schwanck im Beitrag #4

---

Moin Matthias,

(...) Die Begründung findest du in der Zeitschrift Digitale Modellbahn, Heft 3 -2022 auf S. 14.

---

Moin Knacki,

das passt! Nun, wenn du die Zeitschrift hast, kannst du ja bitte die Begründung liefern; das wäre sehr nett von dir.

Zitat von Schwanck im Beitrag #6

---

Moin Knacki,

das passt! Nun, wenn du die Zeitschrift hast, kannst du ja bitte die Begründung liefern; das wäre sehr nett von dir.

---
