Hallo!
Ich habe von einem Bekannten ein Märklin-Interface 6050 bekommen, da der mit der Modellbahnerei nichts mehr am Hut haben will (kann ich nicht verstehen).
Ein Verbindungskabel vom Interface zum Computer ist ebenfalls beigefügt (DIN-Stecker auf 9-poligen COM-Stecker RS232).
Das Problem liegt jetzt darin, daß sämtliche Kabel am 9-poligen Stecker abgerissen sind und ich nicht weis, auf welchen PIN, welches Kabel gehört, so daß das letztendlich auch richtig funzt.
Ich hoffe mir kann an dieser Stelle jemand helfen, damit ich das Interface dann auch irgendwann entsprechend nutzen kann.
Für alle hilfreichen Tipps bedanke ich mich schon im voraus.

Gruß
Wetti

Hallo Wetti,

ich habe Dir aus dem Märklin-Buch (Nr. 0306) die entsprechende Seite kopiert. Vielleicht hilft sie Dir ja weiter.

NB. Habe Schwierigkeiten mit dem Anhang, habe PN gesendet!!

Hallo Peter!
Zunächst mal vielen Dank für die schnelle Antwort. Die Kopie habe ich erhalten.
Jetzt habe ich aber genau das Problem, daß auf der Abbildung nicht aufgezeigt ist, auf welche PIN's des 9-poligen Steckers ich die entsprechenden Kabel, die vom DIN-Stecker weggehen, löten muß. Bei mir ist nämlich genau der 9-polige Stecker abgerissen.
Vielleicht werde ich ja doch noch fündig, oder ein Forenmitglied kann mir die entsprechende Lösung nennen.
Aber trotzdem vielen Dank für Deine Hilfe.

Hallo,

wenn's nur um die Belegung der seriellen Schnittstelle geht, schau mal in den Kabel-FAQ unter "Nullmodem/ser. Drucker" nach, da steht die Zuordnung der Funktionen zu den Pins.


Bye,
Christian

Hallo Frank,

mit Email habe ich Dir einen Anschlußplan zugemailt, Pinbelegung auf beiden Seiten. Sollte jetzt das Richtige sein.

Übrigens will es mir einfach nicht gelingen, hier eine Datei anzuhängen.

Hallo Peter,

das Problem hatte ich zuletzt auch ´mal. Das kann an der Größe des Bildes oder am grundsätzlich zur Verfügung stehenden Platz für Attachments liegen.

An deiner Stelle würde ich für Links zu Bildern über http://www.imageshack.us gehen.

Da musst Du dich nciht anmelden, kannst Bilder bis 1MB hochladen und bekommst ca. 8 Auswahlmöglichkeiten für die Verlinkungen oder direkte Anzeigen

Danke Thomas, das werde ich dann mal gelegentlich versuchen.

Hallo Peter!

Das war genau die Lösung nach der ich gesucht habe. Das Interface funzt jetzt wieder einwandfrei. Vielen Dank für Deine Mühe.

Mit freundlichen Grüßen aus dem Pfinztal

Frank

Zitat von Peter Ploch

---

Hallo Wetti,

ich habe Dir aus dem Märklin-Buch (Nr. 0306) die entsprechende Seite kopiert. Vielleicht hilft sie Dir ja weiter.

NB. Habe Schwierigkeiten mit dem Anhang, habe PN gesendet!!

---

Moin Moin,

gibt es die Möglichkeit das auch andere Interessenten diese Kopie einsehen können?

Hallo Reinhard,

gerne, aber ich bin wohl zu doof, um eine jepeg-Datei anzufügen. Den Tip von Thomas habe ich noch nicht ausprobiert.

Also ich hab das mit dem Anhang auchversucht und es funzt ned. Ich hab die Kopie mal auf meiner Website abgelegt. Unter dem Link müßte man sie eigentlich downloaden können.

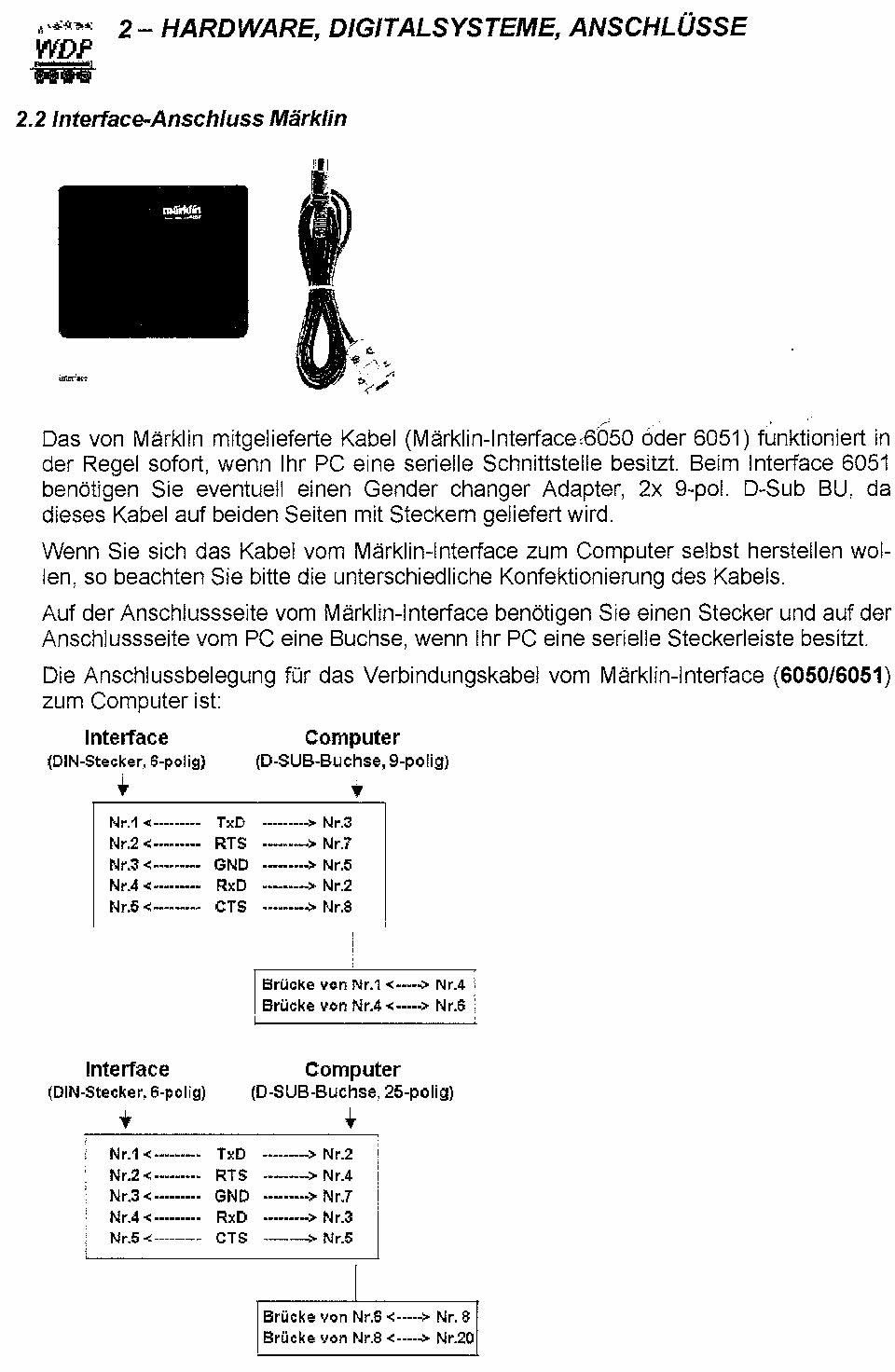

http://www.wurgent.de/download/interface6050.jpg

Zitat von Peter Ploch

---

Hallo Reinhard,

gerne, aber ich bin wohl zu doof, um eine jepeg-Datei anzufügen. Den Tip von Thomas habe ich noch nicht ausprobiert.

---

SCHNICKSCHNACK!
Es gibt nicht zu doof. Wenn dann eher unwissend, aber man kann immer nur dazu lernen.

Hallo Reinhard,

unter dem Link den Thomas empfahl



müßte jetzt eine Beschreibung der Steckerbelegung aus dem Handbuch von WIN-DIGIPET erscheinen. Mal sehen ob das klappt.
