Anlagenplanung » Kleinstanlage - 160x110cm - Märklin C-Gleis

#1 von grobie , 14.12.2023 19:35

Hallo liebes Forum,

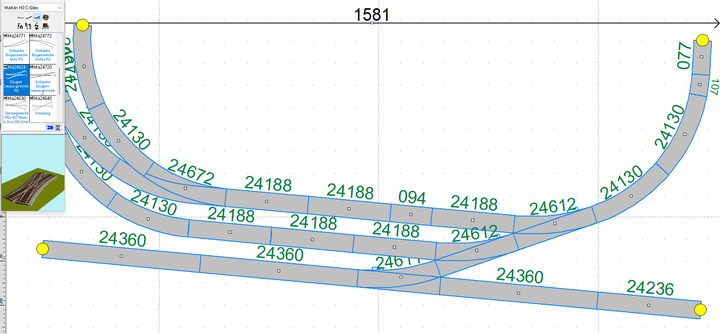

nachdem ich krankheitsbedingt meine N-Anlage im Jahr 2020 verkauft habe, möchte ich nun doch wieder auf einer kleinen Fläche von 160x110cm etwas aufbauen. Ich möchte eine kleine Anlage aufbauen, auf der mal ein Zug seine Runden drehen kann, bzw. man ein wenig rangieren kann. Ich habe euch mal ein paar von mir erstellte Gleispläne angehängt und wollte euch um euere Meinung dazu bitten.

Liebe Grüße, Olli

Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)

#2 von Alfred61 , 14.12.2023 19:46

Ich würde ein Doppeloval bauen. Da kann man dann mit zwei Zügen gleichzeitig fahren - so eine richtige Spielbahn.

#3 von grobie , 26.12.2023 19:29

Hallo,
ich habe mich nun entschlossen, den folgenden Plan umzusetzen mit dem dann folgende Punkte erfüllt sind:
- ein Zug kann im Kreis fahren
- man kann an auf dem Inglenook-Teil Rangieren
- es gibt auch einen Timesaver zum rangieren
- Platz für ein eine schöne Ausgestaltung ist vorhanden

Für Tipps, Ideen oder Hinweise wäre ich dankbar…

Hier nun mein Plan:
Bild entfernt (keine Rechte)

#4 von vikr , 27.12.2023 09:02

Hallo Olli,

Zitat von grobie im Beitrag #3
ich habe mich nun entschlossen, den folgenden Plan umzusetzen...
Für Tipps, Ideen oder Hinweise wäre ich dankbar…

Du hast die Gleise verlegt und kannst Fahrzeuge bewegen. Das ist der perfekte Moment, um vor einer aufwändigeren Ausgestaltung zu planen, wieviele Fahrzeuge und welche Züge und sich später - ggf. auch gleichzeitig - von wo nach wo bewegen sollen, wieviele Mitspieler zusammen spielen können sollen und wie ihr die "Übersicht behalten" wollt. Hast Du ein Gleisbildstellwerk vorgesehen?
Am einfachsten ist es natürlich, wenn Du Fahrzeuge digital steuerst und Weichen (und ggf. Signale) auch digital schaltest und manuell entkuppelst.
Willst Du allerdings auch automatische Abläufe ermöglichen, ist jetzt der smarteste Zeitpunkt um die Rückmeldeinfrastruktur so genau wie möglich zu planen und schon mal auszuprobieren....

MfG

vik

#5 von Alfred61 , 27.12.2023 09:57

Zitat von grobie im Beitrag #3
es gibt auch einen Timesaver zum rangieren

Hallo Olli,
für einen Timesaver fehlt noch eine Weichenverbindung:

Timesaver

lG
Alfred

#6 von vikr , 27.12.2023 12:12

Hallo Alftrd,

Zitat von Alfred61 im Beitrag #5
Zitat von grobie im Beitrag #3
es gibt auch einen Timesaver zum rangieren

für einen Timesaver fehlt noch eine Weichenverbindung:

ist das nicht schon ausreichend? Bild entfernt (keine Rechte)

MfG

vik

#7 von Alfred61 , 27.12.2023 15:38

Zitat von vikr im Beitrag #6
ist das nicht schon ausreichend? [[File:IMG_20231227_121047.jpg|none|auto]]

Schau, der schaut so aus:

Bild entfernt (keine Rechte)

Bei Dir würde er am Kopf stehen.
Du müsstest die Bogenweichenverbindung umdrehen und beim Empfangsgebäude noch ein zusätzliches Gleis nach innen rechts machen, dann würde er dem Original entsprechen.

lG
Alfred

#8 von grobie , 27.12.2023 17:51

Danke für eure Hinweise.. Gesteuert wird Digital mit der MS2, damit werde ich auch die Weichen schalten. Das der Timesaver nicht ganz dem Original entspricht, stört mich nicht. . Entkuppeln geschieht per Hand, Automatisch soll nix laufen. Macht meiner Meinung auf so einer kleinen Anlage auch keinen Sinn. Ich möchte, auch wenn ich schon die 50 überschritten habe, mit der Anlage spielen… Heute habe ich schon mal angefangen zu bauen, sieht doch ganz gut aus!?

Die weiteren Bauschritte werde ich auf meiner Homepage dokumentieren.

Lieben Gruss, Olli

Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)

#9 von Alfred61 , 27.12.2023 19:32

Zitat von grobie im Beitrag #8
Das der Timesaver nicht ganz dem Original entspricht

Das macht doch überhaupt nichts, die Hauptsache ist, dass DIR die Anlage Spass und Freude bereitet.

lG
Alfred

#10 von grobie , 04.01.2024 07:46

#11 von grobie , 04.01.2024 07:49

Hier mal ein Paar Fotos zum Fortgang des Anlagenbaus…
Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)

#12 von Railwolf , 06.03.2024 11:15

Hallo Olli,

das wird ja was! Hast du schon Probefahrten gemacht?

Eins aber macht mich nachdenklich:

Zitat von grobie im Beitrag #8
Gesteuert wird Digital mit der MS2, damit werde ich auch die Weichen schalten.

Weichen mit der MS2 schalten macht, soweit ich das sehe, keinen Spaß. Man muß quasi den Zug anhalten, um in die Weichenmenüführung zu gehen, denn bis die Weiche umgestellt ist, fährt der Zug zwei Meter weiter... Hast du das schon ausprobiert?
Bei deiner kleinen Anlage wäre es doch ohne Schwierigkeiten möglich, die Weichen analog zu stellen, es sind ja nur 7 Stück. Dann bleibt die MS2 für die Züge bereit, uknd die Weichen können gleichzeitig per Knopfdruck bedient werden.
Es wäre was anderes, wenn du wie Vik automatische Abläufe einbauen wolltest, aber bei deinem Lastenheft sehe ich in der digitalen Schaltung keine Vorteile, nur Bedienungsnachteile und noch dazu höhere Kosten.

#13 von Nachtaffe , 06.03.2024 11:18

Hast du mal versucht, eine Schattenebene einzuplanen?
Wohlmöglich sogar mit einem Ausweichgleis?
Dürfte vermutlich an den auf dem kleinen Raum nötigen Steigungswinkeln scheitern?

Hätte den Reiz, dass ein Zug für längere Zeit im Tunnel verschwinden kann.

#14 von Rincewind , 08.03.2024 18:11

Zitat von Railwolf im Beitrag #12
Hallo Olli,

das wird ja was! Hast du schon Probefahrten gemacht?

Eins aber macht mich nachdenklich:
Zitat von grobie im Beitrag #8
Gesteuert wird Digital mit der MS2, damit werde ich auch die Weichen schalten.

Weichen mit der MS2 schalten macht, soweit ich das sehe, keinen Spaß. Man muß quasi den Zug anhalten, um in die Weichenmenüführung zu gehen, denn bis die Weiche umgestellt ist, fährt der Zug zwei Meter weiter... Hast du das schon ausprobiert?

Hallo,

einfach eine (evtl. gebrauchte) zweite MS2 für die Weichen dazu und schon macht es Spaß.

VG
Günter

#15 von Alfred61 , 09.03.2024 11:12

Zitat von Rincewind im Beitrag #14
einfach eine (evtl. gebrauchte) zweite MS2 für die Weichen dazu und schon macht es Spaß.

die wenigen Weichen würde ich analog mit einem Stellpult schalten, es braucht gerade mal fünf Weichenschalter weil zwei Paare ja gekoppelt sind.

lG
Alfred

#16 von grobie , 18.03.2024 21:00

Zitat von Alfred61 im Beitrag #15
Zitat von Rincewind im Beitrag #14
einfach eine (evtl. gebrauchte) zweite MS2 für die Weichen dazu und schon macht es Spaß.

die wenigen Weichen würde ich analog mit einem Stellpult schalten, es braucht gerade mal fünf Weichenschalter weil zwei Paare ja gekoppelt sind.

lG
Alfred

Hallo Alfred, ich habe die etwas aufwendigere gewählt…

Ich habe bei meiner Gleisbox den CAN-Bus herausgeführt und auf einen vorhandenen Raspberry Pi 3 ein CAN-HAT gesteckt. Dann noch die Software von Gerd (can2lan und z21emu) darauf und schon konnte ich anstatt mir eine teure MS2WLAN zu besorgen mein Handy mit der Z21 App benutzen. Das funktioniert richtig gut und komfortabel. Einzig die Haptik eines Drehreglers fehlt mir ein wenig…

Anbei mal der aktuelle Stand der Anlage:

#17 von grobie , 21.03.2024 22:46

Bewährt hat sich meine Logitech G Spielekonsole zum steuern der Anlage und der Züge…
Mit der Z21-App hat man eine super Kombi. Man kann jeweils eine Lok steuern und gleichzeitig die Weichen schalten, oder halt zwei Lokomotiven gleichzeitig steuern. Dabei sind die wesentlichen Lokomotiven-Funktionen (Beschleunigen,Bremsen,Horn und Glocke, Licht und Motorsound) auf die Tasten und Steuerkreuze gemappt.
Bild entfernt (keine Rechte)

Gut ist auch, das man das Tablet, was anderes ist es eigentlich nicht, auch gut mit einer Hand halten kann.Zum Beispiel wenn mann Waggons entkuppeln möchte….

#18 von Gleisschotter , 22.03.2024 08:33

Das ist ja mal Geil!
Von Steuerung über die saubere Arbeit Top!

Grüsse
Marco

#19 von grobie , 22.03.2024 11:52

Zitat von Gleisschotter im Beitrag #18
Das ist ja mal Geil!
Von Steuerung über die saubere Arbeit Top!

Grüsse
Marco

Vielen, vielen Dank!!!
