Servus!
Ich habe Kurzschlüsse durch den Federstahldraht bei Märklin K-Weichen, wenn diese entsprechend in eine Richtung geschaltet werden. Ich denke der Federstahl überbrückt die Bodenplatte(Mittelleiter) der Weiche mit dem Gleis. Der Draht ist 0,6 mm dick.
Nun war meine Suche nach isolierten Federstahldrähten erfolglos. Auch scheint es komischerweise in keinem Forum dieses Problem gegeben zu haben.
Gibt es Alternativen zum Federstahldraht, oder andere Ideen für eine Lösung. Ich möchte nicht alles abbauen und wieder aufbauen.
Danke!

Kannst du den Federstahldraht an der kritischen Stelle mit einem Farbauftrag isolieren?

Hallo @Mario77

Wenn du da ein Problem hast, gibt es mehrere Optionen:

- Bodenplatte durch ein Stück Tesa an dieser Stelle isolieren.
- Federdrahtstahl mit Schrumpfschlauch isolieren
- Bodenplatte lackieren
- Federstahldraht lackieren

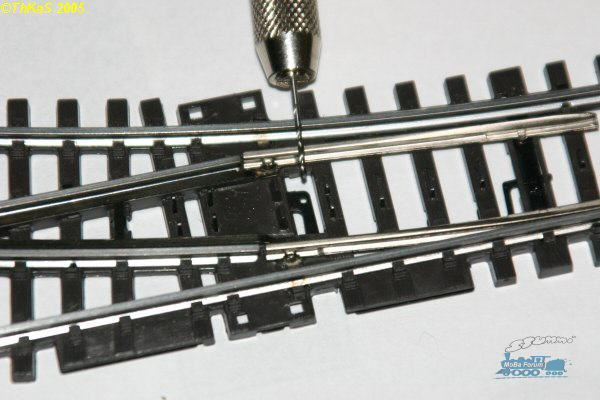

Zudem stellt sich mir gerade die Frage, wo und wie du den Stelldraht zugeführt hast. Je nach Weichenbauart wird unten ein Stück mit dem Dremel entfernt, dann passiert das nicht:

Danke Euch. Werde Schrumpfschlauch nehmen.
Und Danke Ralf für das Video. Das werde ich ausprobieren. Besonders schön finde ich, dass man damit auch die Stellhebel mitbewegen kann.

Warum beantwortest du keine Fragen und verrätst uns nicht wie du das mit dem Stelldraht umgesetzt hast, damit auch andere die vor dem gleichen Problem stehen sehen wie es funktionieren kann?
Wo ist bei dir der Federstahl mit der Weiche verbunden? Ein Forum lebt von der Zusammenarbeit!

mfg
Ralf

Heute komme ich mal wieder zum basteln. Ich verstehe den Angriff nicht. Um welche Frage geht es?
Der Stelldraht wird von unten am Servo durch ein Loch in die Weiche gesteckt.
So hatte ich das mal in einem Video gesehen.

Bild entfernt (keine Rechte)

Hier wird das Ganze ausführlich beschrieben:https://www.peter-ulsamer.de/Modellbahn/...voantriebe.html

Ich habe es nun versucht, wie es Ralf und Tommy beschrieben haben. Leider hakt es, wenn sich die Zunge bewegen soll. Ich muss da noch genauer arbeiten.
Außerdem habe ich es auf die bisherige Art versucht, weiterzukommen. Ich hatte 0,5 mm und 0,8 mm Federstahldraht zur Auswahl. Leider habe ich keine Schrimpfschläuche gefunden, die auf mind. 0,5mm Durchmesser schrumpfen. Also habe ich die 0,8 mm Drähte mit Schrumpfschlauch versehen. Ergebnis: Zu dick.

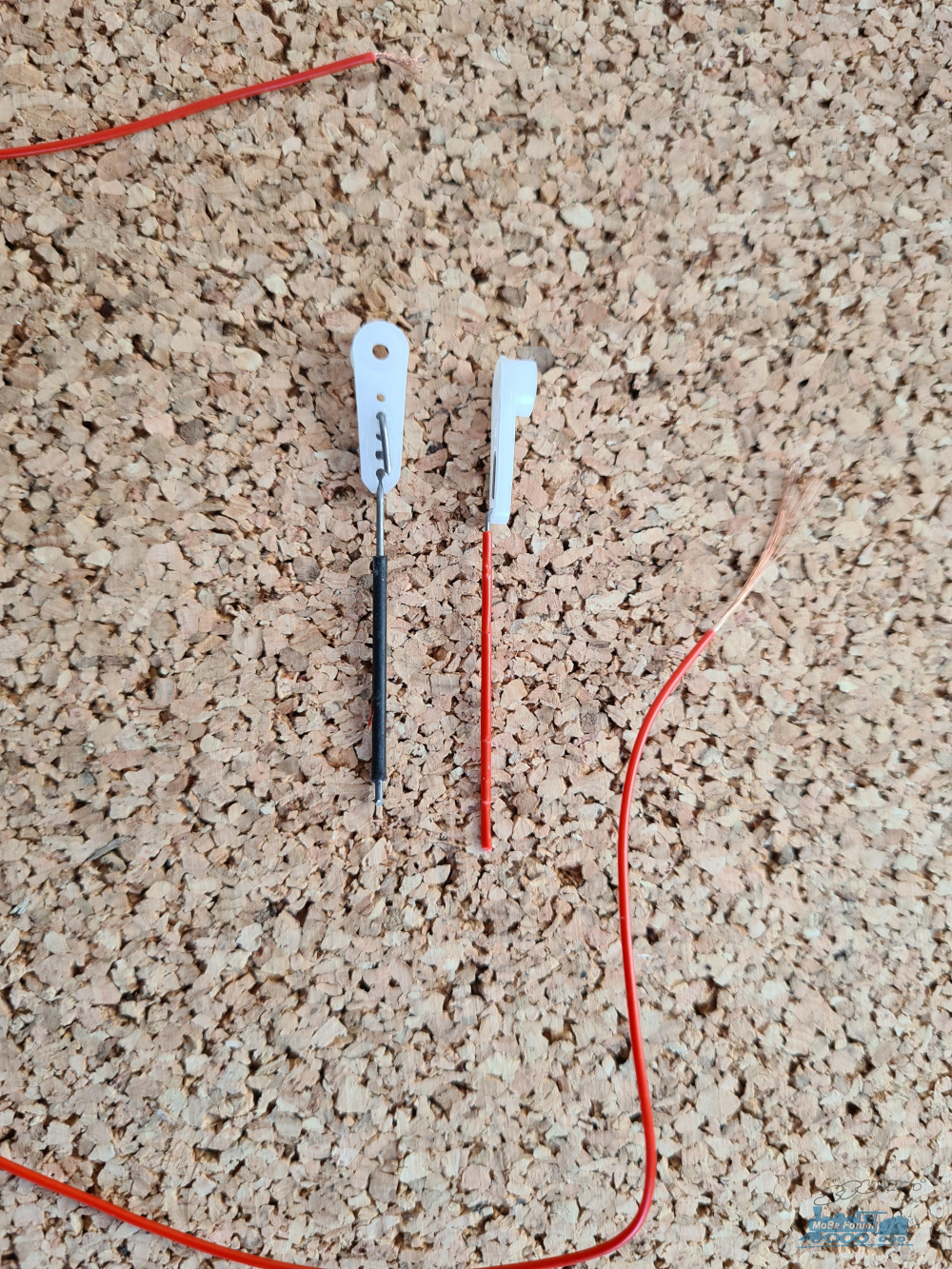

Dann kam mir eine Versuchsidee. Ich habe die 0,5mm Drähte mit der Ummantelung von Litzen überzogen.

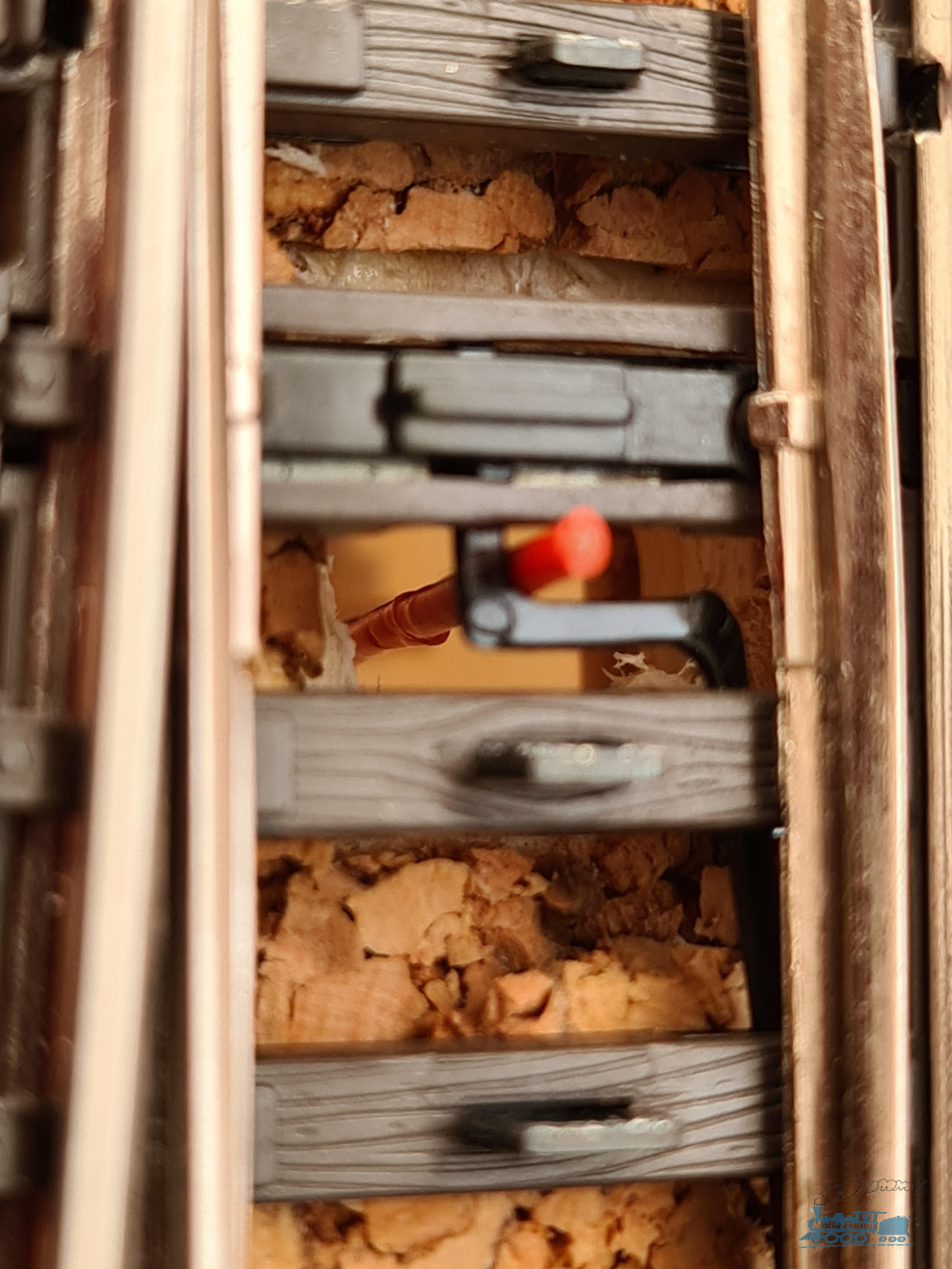

Hat funktioniert. Bild entfernt (keine Rechte)Bild entfernt (keine Rechte)

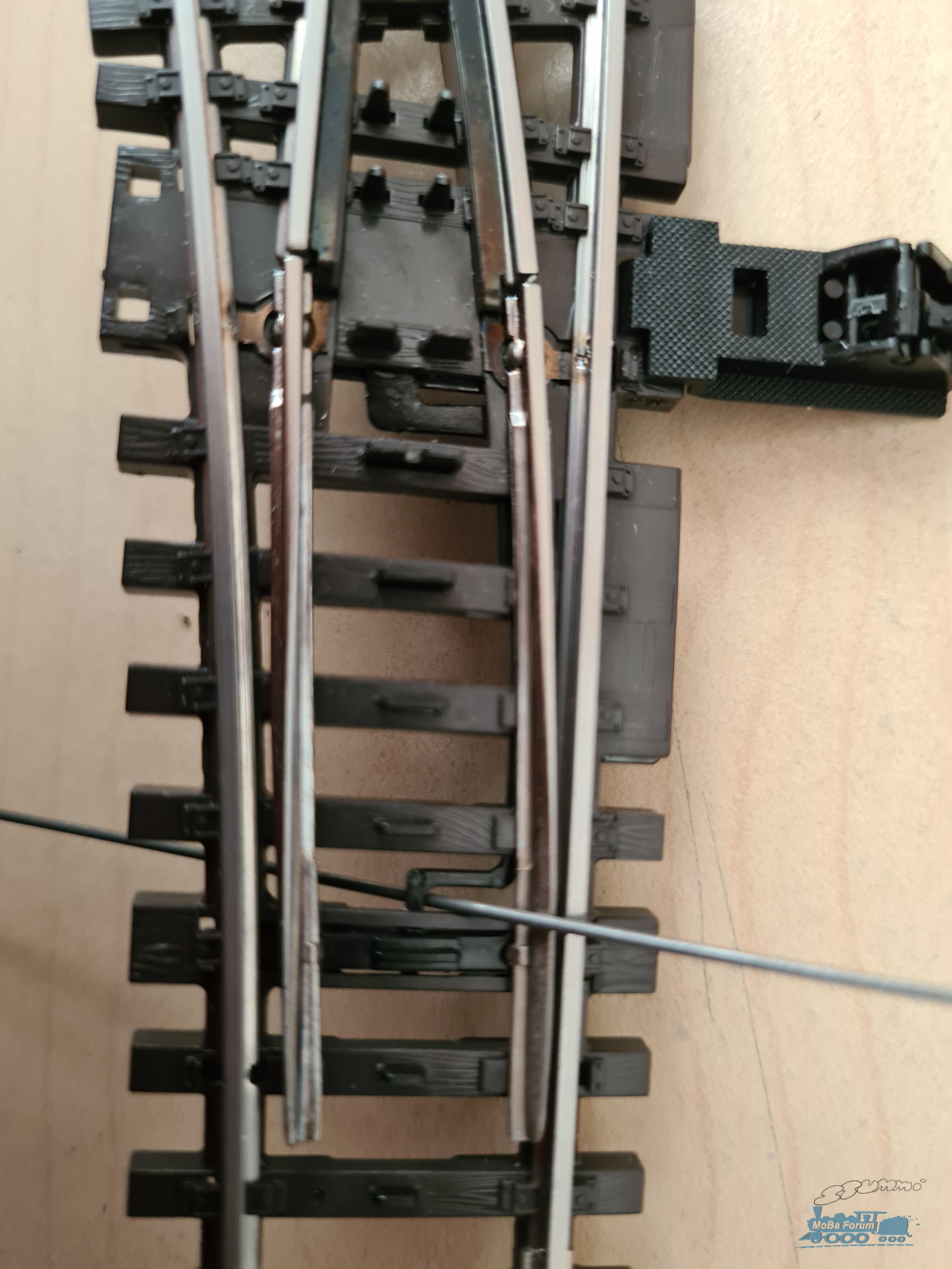

Ich Frage mich gerade wie du so die Weiche in beide Richtungen schalten kannst. Weil entweder wird der Stelldraht oben gebogen, damit er die Weiche in beide Richtungen schalten kann, so wie hier auf dem Video zu sehen:

Zitat von Mario77 im Beitrag #9

---

Ich habe es nun versucht, wie es Ralf und Tommy beschrieben haben. Leider hakt es, wenn sich die Zunge bewegen soll. Ich muss da noch genauer arbeiten.
Außerdem habe ich es auf die bisherige Art versucht, weiterzukommen. Ich hatte 0,5 mm und 0,8 mm Federstahldraht zur Auswahl. Leider habe ich keine Schrimpfschläuche gefunden, die auf mind. 0,5mm Durchmesser schrumpfen. Also habe ich die 0,8 mm Drähte mit Schrumpfschlauch versehen. Ergebnis: Zu dick.
Dann kam mir eine Versuchsidee. Ich habe die 0,5mm Drähte mit der Ummantelung von Litzen überzogen.
Hat funktioniert.

---
