Hallo Zusammen,
Mein Name ist Johannes, bin 23 Jahre alt und studiere zur Zeit. Ich war früher begeisterter H0-Teppichbahner, diese liegt aber nun im Keller des Elternhauses. Auch hier war ich bereits einmal unter diesem Namen dabei, jedoch scheint dieser Account nicht mehr zu existieren. Mittlerweile bin ich aus Platz und Kostengründen auf Spur N umgestiegen und habe eine kleine aber feine Couchtischbahn.
Nun hatte ich eine Idee, wo ich eine ausreichend dimensionierte Anlage in meiner Studentenwohnung unterbringen könnte: Auf der Küche !
Nun jedoch zur Sache: Der Gleisplan

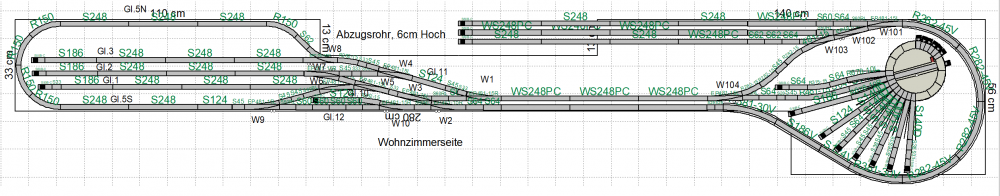

Ich habe mich hingesetzt und mal einen ersten Plan nach meinen Vorstellungen zusammengestöpselt, den würde ich gerne direkt herzeigen:

Bild entfernt (keine Rechte)

Von links nach Rechts sieht man:

Wendeschleife für Glacier Express( mehr geht nicht, vielleicht irgendwann mal eine Aufweitung für normale Züge)
Kopfbahnhof zum wenden der Züge (zurzeit etwa max 0,75m, ein ganzer Meter wäre mir ieber)
Weichenstrasse ( Noch etwas zu Gross und ohne zufriedenstellendes Abstellgleis für Lokomotiven)
Abstellbahnhof zum Abstellen nicht benötigter züge (Gleislängen in diesem Zustand unbrauchbar)
Darunter: Freie Strecke (etwas mehr Streckenlänge wünschenswert)
Mini-Bw mit Drehscheibe (wird aus finanziellen Gründen erst später Realisiert)
Wendeschleife in Viaduktbauweise, um diese etwas über die Ränder hinausstehen lassen zu können und die Abluftöffnungen des darunterliegenden Kühlschranks zu überbrücken ( Radius mit 282mm etwas Grosszügiger wegen Betriebssicherheit und Modellen wie Kato ICE 4)

Der einschnitt in der Mitte des Planes ist das Abluftrohr der Küche, in diesem Bereich stehen nur 20 cm Tiefe zur verfügung, jedoch besteht da insbesondere an den Rändern Verhandlungsspielraum.





1. Titel
KücheN (Arbeitstitel)

2. Spurweite & Gleissystem
Spur N, Kato Unitrack
3. Raum & Anlage
In der Wohnküche, auf den Hängeschränken der Küche obendrauf
3.1 Raumskizze, evtl. auch Bilder davon
/
3.2 Anlagenform (L, U, Rechteck, An der Wand entlang...)
An der Wand entlang mit leichter Tendenz zum L
3.3 Anlagengrösse oder verfügbare Fläche im Raum
350cm x 33cm, an der Rechten Seite auf 70 cm breite 56 cm tief und in der Mitte auf einem Meter nur etwa 20 cm tief
4. Technisches
4.1 Modellbahn vs. Spielbahn
Spielbahn ohne Landschaft
4.2 Hauptbahn und/oder Nebenbahn
Eher Hauptbahn
4.3 Mindestradius (sichtbar / verdeckt)
150mm/216mm/282mm
4.4 Maximale Steigung
nicht zutreffend
4.5 Maximale Zugslänge
min 0,75m, lieber über 1 m
4.6 Anlagenhöhe der Hauptebene
2,15m
4.7 Anlagentiefe (minimal, maximal)
min 20cm, max 56 cm
4.8 Eingriffslücken / Servicegang
nein
4.9 Schattenbahnhof / Fiddle Yard
nein
4.10 Oberleitung ja / nein
nein

5. Steuerung
5.1 Fahren analog oder digital
Digital mit Ecos 2
5.2 Steuern analog oder digital
Digital
5.3 PC-Steuerung
Vielleicht

6. Motive
6.1 Epoche
Was gefällt, Schwerpunkt auf Ep. VI
6.2 Bahnhofstyp(en)
Kopfbahnhof
6.3 Landschaft
Nein
6.5 Bw (Bahnbetriebswerk), Lokeinsatzstelle (Kleinst-Bw)
Vielleicht ein Betriebsbahnhof

7. Sonstiges
7.1 Vorhandene Fahrzeuge
Kato Ge 4/4 III mit Glacier Express, Fleischmann 1116 mit Jägerndorfer Wiesel und Arnold 187 mit Güterzug
7.2 Vorhandener Gleisplan (eigener, Link zu anderen)
Siehe Oben
7.3 Betrieb als Einzelspieler oder zu mehrt
Beides
7.4 Budget
Mittelmäßig
7.5 Zeitplan
Nach Budgetverfügbarkeit

Ich hoffe dass ihr damit was anfangen könnt und freue mich schon auf eure Meinungen und Anregungen.

Liebe Grüße
Johannes

Edit hat das Bild nachgeliefert :)

Hallo Johannes,
auch an dieser Stelle nochmal (back).
Als Teppichbahner weißt Du ja, was Du machst. Ein paar Anmerkungen hätte ich doch für den Start:

1. Auf dem Plan ist es z.T. mit der Wand ziemlich knapp. Bedenke, dass Du einen kleinen Abstand brauchst, da Waggons gerade in engen Radien an Ihren Enden ausscheren. Ich habe für den lauschen R1 (ca. 19,5 cm) nicht das exakte Maß im Kopf, einfach probieren, aber es müsste bei etwa 1,0 cm liegen (...1,5 cm wäre in jedem Fall sicher.).
2. Die linke Wendeschleife ist mit 15 cm Radius. Das ist das, wo nur der Glacier-Express durch soll (und der geht da auch mühelos durch)? Ich kenne weder das Modell zum Glacier, noch habe ich vom Katogleis Ahnung. 15 cm Radius macht aber bestimmt nur ein Bruchteil des Rollmaterials mit.
3. Die freie Seite ist denke ich vorne?
4. Bei der Anlagenhöhe - wie genau funktioniert das dann, stehst Du auf der Anrichte 😄? - solltest Du immer noch überall einigermaßen gut rankommen. Am Boden ist das einfacher. Ich vermute, dass das ganze zum Schluss eher auf Schulter- oder Augenhöhe bleibt (selbst auf Leiter/Tisch/o.ä.). Da würde ich gucken, ob das mit der Tiefe der Anlage noch passt und im Zweifel gerade die hinteren Gleise rationalisieren. 70 cm als noch komfortable Tiefe wird dort oben ggf. nicht gelten, vielleicht sind sogar 40 cm schon zu wenig... keine Ahnung.
5. Selbst für eine Spielbahn finde ich, dass das sehr viele Weichen sind und eigentlich auch ein paar Gleise zu viel. Gerade im hinteren Bereich links der Drehscheibe würde ich einsparen. Insbesondere die beiden kurzen geschwungenen Gleise bieten imo keinen Mehrwert. Man kann dort nur einen Waggon oder eine Lok parken so wie ich das sehe. Gleichzeitig gibst du da hierzu Geld für Weichen (und ggf auch Antriebe!?) aus.
   Auch das Weichenfeld am Bahnhof ist ziemlich voll (und dafür auch teuer). Klar, Du willst jede Fahrmöglichkeit durch abdecken. Die Frage ist, ob das "alles kann von überall auch überall hin" wirklich mehr Spaß bietet. Das dachte ich vor zwei Jahren auch noch. Inzwischen bin ich der Meinung, dass gerade die Einschränkungen es interessant machen, ausdrücklich auch bei Spielbahnen.
6. Durch einen Rücklauf des Weichenfeldes kannst Du Länge im Bhf gewinnen.
7. Den Reiz der doppelten Wendeschleife verstehe ich. Wenn Du sie aber links weglässt, gewinnst Du ebenfalls Gleislänge im Bhf. Das sollte imo eng mit dem Problem des sehr kleinen Radius abgewogen werden.

Hallo!
Wenn ich in meiner Küche mal mit dem Finger über den Hängeschränken entlangfahre, ertaste ich regelmäßig eine Schicht aus Fett und Staub... Das wäre nicht das Ambiente, in dem ich meine Modelleisenbahn aufbauen würde...

Hallo Zusammen,

ich bedanke mich Vorweg für eure Antworten! Nun zum wesentlichen:

Zitat von berlina im Beitrag #2

---

1. Auf dem Plan ist es z.T. mit der Wand ziemlich knapp. Bedenke, dass Du einen kleinen Abstand brauchst, da Waggons gerade in engen Radien an Ihren Enden ausscheren. Ich habe für den lauschen R1 (ca. 19,5 cm) nicht das exakte Maß im Kopf, einfach probieren, aber es müsste bei etwa 1,0 cm liegen (...1,5 cm wäre in jedem Fall sicher.).
2. Die linke Wendeschleife ist mit 15 cm Radius. Das ist das, wo nur der Glacier-Express durch soll (und der geht da auch mühelos durch)? Ich kenne weder das Modell zum Glacier, noch habe ich vom Katogleis Ahnung. 15 cm Radius macht aber bestimmt nur ein Bruchteil des Rollmaterials mit.

---

Zitat von Herkules im Beitrag #4

---

Die Glacierexpress-Sets kommen mit den 150mm Kurven, das ist absolut betriebssicher, ich habe auch schon ausprobiert ob die Wagen da durchgehen.

---

Zitat von Herkules im Beitrag #1

---

Fleischmann 1116 mit Jägerndorfer Wiesel und Arnold 187 mit Güterzug

---

ich wurde als erstes die W1 Weiche so weit nach links verschieben, damit die W8 als Linksweiche eingebaut werden kann, um die S-Kurve(n) zu vermeiden

eingleis

Hallo Zusammen,

Zitat von TKK-Modellbahner im Beitrag #5

---

Zitat von Herkules im Beitrag #1

---

Fleischmann 1116 mit Jägerndorfer Wiesel und Arnold 187 mit Güterzug

---

Und da bezweifel ich , das die den 150er Radius ab können.

---

Zitat von TKK-Modellbahner im Beitrag #5

---

dann auch noch Platz für Landschaft und Gebäude bleibt.

---

Zitat von eingleis im Beitrag #6

---

ich wurde als erstes die W1 Weiche so weit nach links verschieben, damit die W8 als Linksweiche eingebaut werden kann, um die S-Kurve(n) zu vermeiden

---

Wie wäre es die Wendemöglichkeiten als temporäre Erweiterungen zu planen.

Dann hättest Du ein Betriebsmodul zum Rangieren fix installiert und fürs Züge beobachten eine temporäre Rundumanlage.

Oder... die Rundum-Idee ganz extrem: Rund ums Zimmer auf einem schmalen Brettchen...

Hi

Zitat von AlexanderJesse im Beitrag #8

---

Oder... die Rundum-Idee ganz extrem: Rund ums Zimmer auf einem schmalen Brettchen...

---

Hallo zusammen,
die Rundum Idee gefällt mir echt super, ist aber leider bei mir im Wohnzimmer wegen recht hoher Türen nicht möglich
LG
