Hallo zusammen,
seit einigen Wochen bin ich hier aktiv und nun ist es an der Zeit, meine im Bau befindliche MOBA vorzustellen.

Ich habe einige, vielleicht auch zuviel, Zeit damit verbracht, Gleispläne zu schmieden.
Sei es auf dem Papier oder mittels PC.
Letztlich kam aber irgendwie nie eine umsetzbare Anlage dabei heraus.

Vor gut einem Jahr ergab es sich, dass eine isolierte und mit Bodenheizung ausgestattet Halle zur Verfügung stand, welch Zufall von einem Freund.
Kurz und gut, Schwägerin, Schwager und ich habe das Objekt gemietet.
Die Schwägerin geht nebenberuflich der Fotografie nach und hat sich ein kleines Fotostudio eingerichtet.
Der Schwager ist ein handwerklich sehr begabter und frönt sich dem Bau von Möbelstücken.
Was ich dort mache, sollte klar sein.

Also, rund 3 Monate Stellwände eingezogen, damit jeder sein eigenes Reich hat.
Durch den Umstand, dass ich jetzt gut 20qm² "Spielfläche" für die Moba habe, waren alle bisherigen Planungen über den Haufen geworfen.

Kurz und gut, ich habe mich für eine L-Anlage entschlossen, die in der Grundfläche etwas über 7qm² hat.
Bild entfernt (keine Rechte)
Die Arbeiten gehen voran, mal flotter und mal nicht.

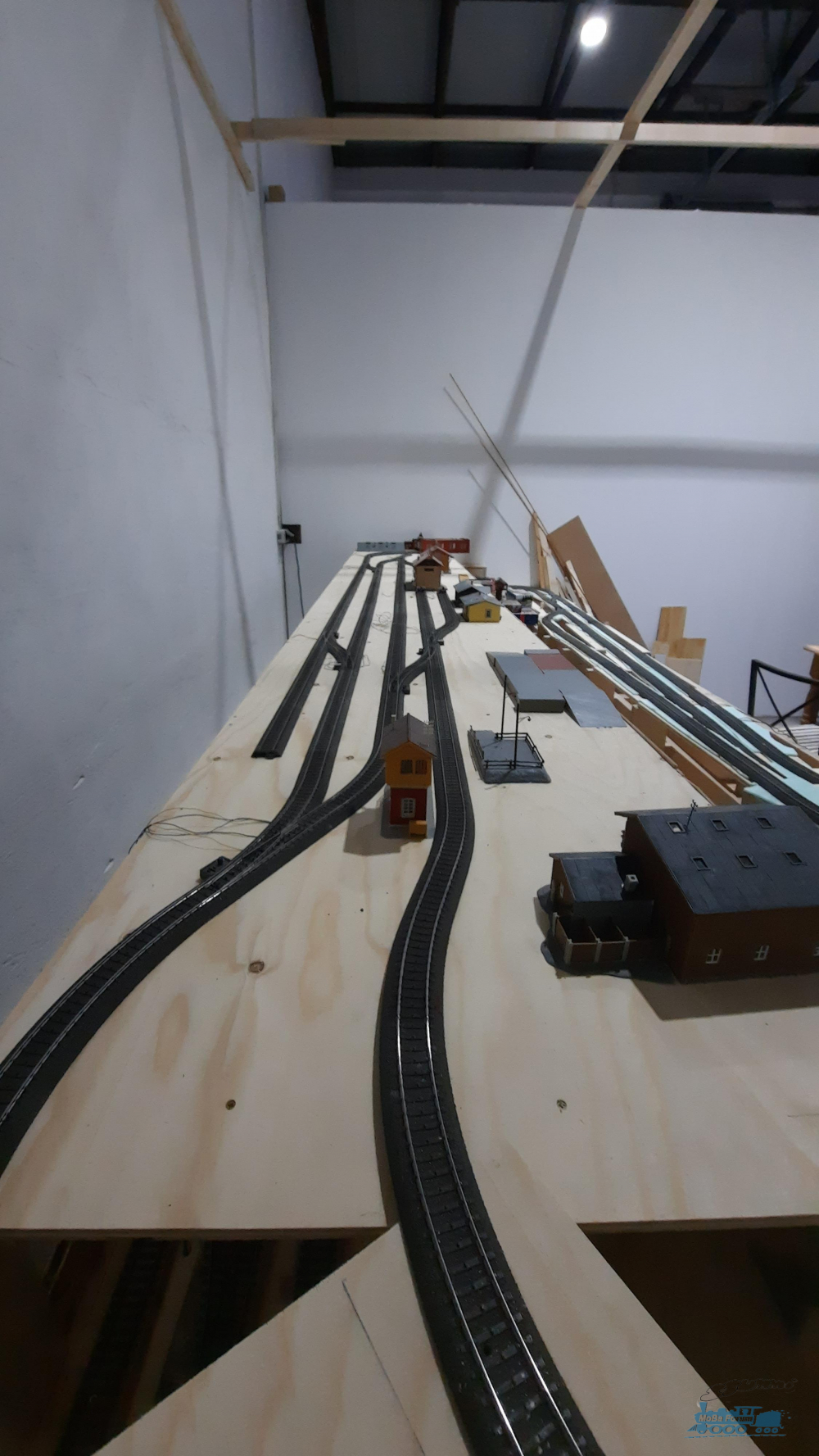

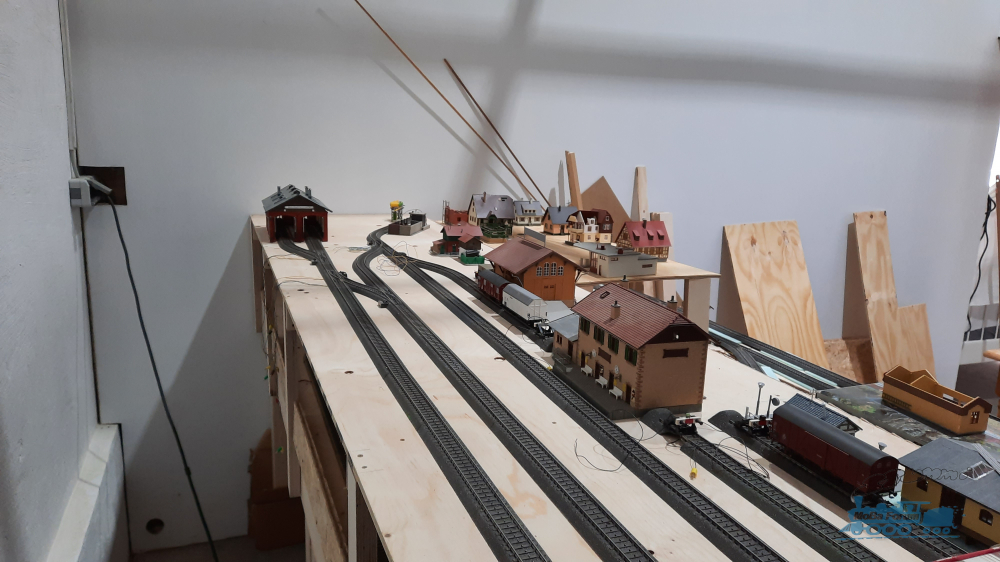

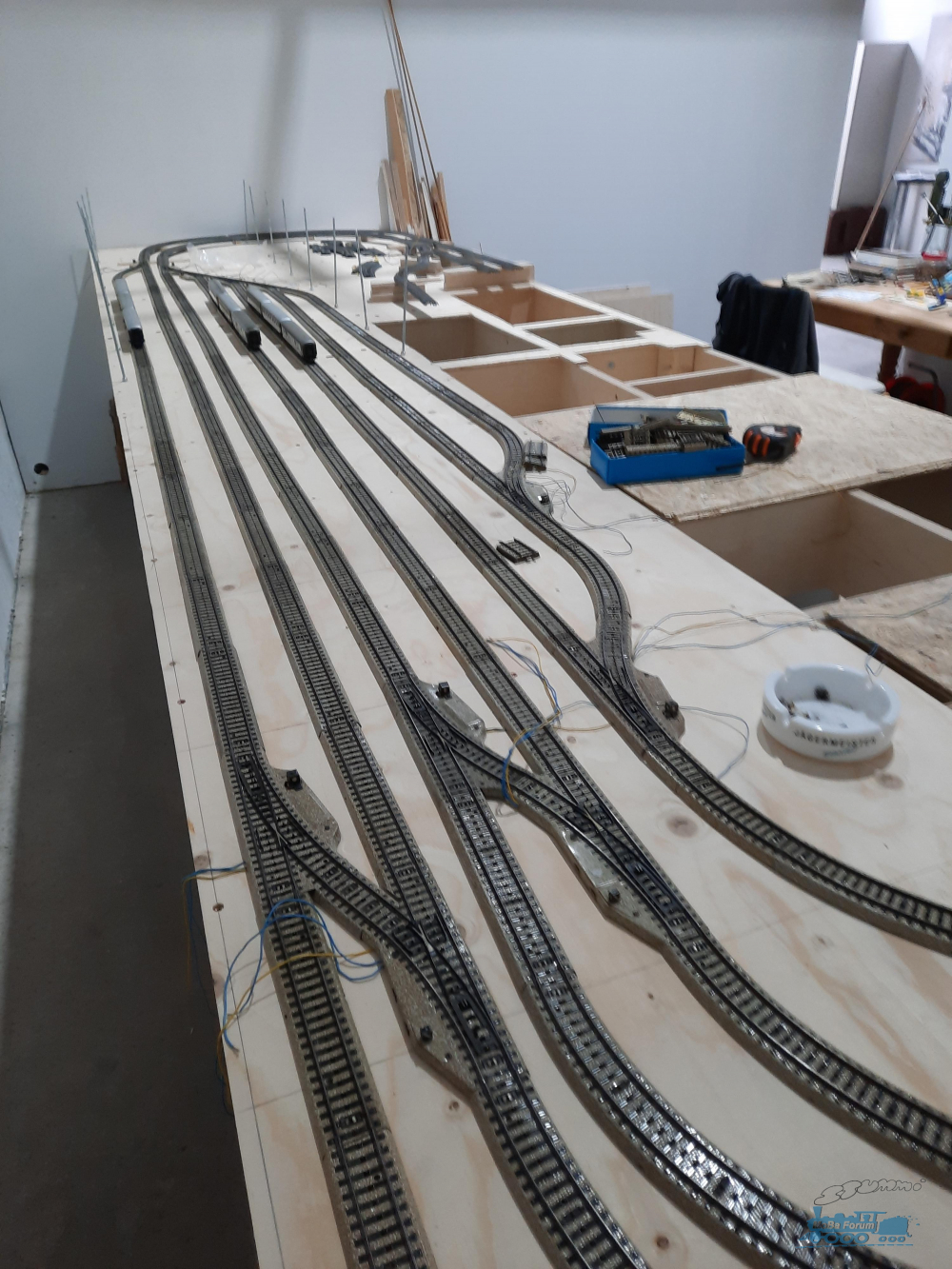

Um jetzt nicht unendlich im Bericht zu werden, der aktuelle Stand:
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)
Zum Bild vom SBH, der rechte Strang wird geopfert und wieder abgebaut, da die Intergration in den SBH einfach zuviel Arbeit macht.

Ist halt so, mit den Planungen und den letztlichen Realitäten.
Freue mich auf einen regen Austausch.
Gruss Ulf
P.S: Bevor Fragen aufkommen, die MOBA hat eine 2-gleisige Hauptstrecke und einen regionale Strecke mit Bahnhof und kleinem BW, echt kreativ.

Schön, dass da jemand baut. Aber: Die alten Blechweichen werden den Einsatz von 1:100 Wagen beeinträchtigen; und natürlich alle Wagen, die noch länger sind. Da sollte man die Laternen schon mal vorsorglich demontieren. Ferner austesten, ob die Radlenker alle fest sitzen und auch lenken. Nichts ist schlimmer als untaugliches Gleismaterial im Untergrund.
Viel Erfolg und Spaß.

Servus Martin,
danke für Deine Hinweise.
Im ersten Step war es mir wichtig, dass die Verlegung der M-Gleisen so erfolgte, dass die Stromversogung passt, war im ersten Step nicht so 100%.
Ich bin gestern nur noch dazu gekommen, dies zu testen.
Mit Wagen bin ich jetzt noch nicht drüber gefahren, sollte es aber Probleme geben mit den Laternen, so kommen diese weg.
Haben ja eh keinen Nutzen mehr im Untergeschoß.
Gruss Ulf

Guten Abend,

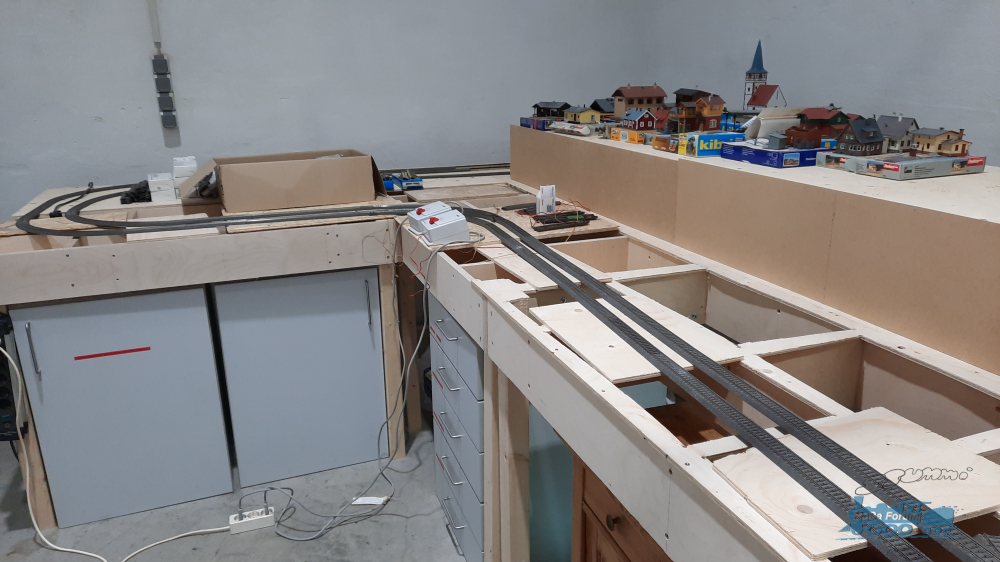

da ich zur Zeit Zeit habe, konnte ich heute, mit Unterstützung, weiter werkeln an der Moba.

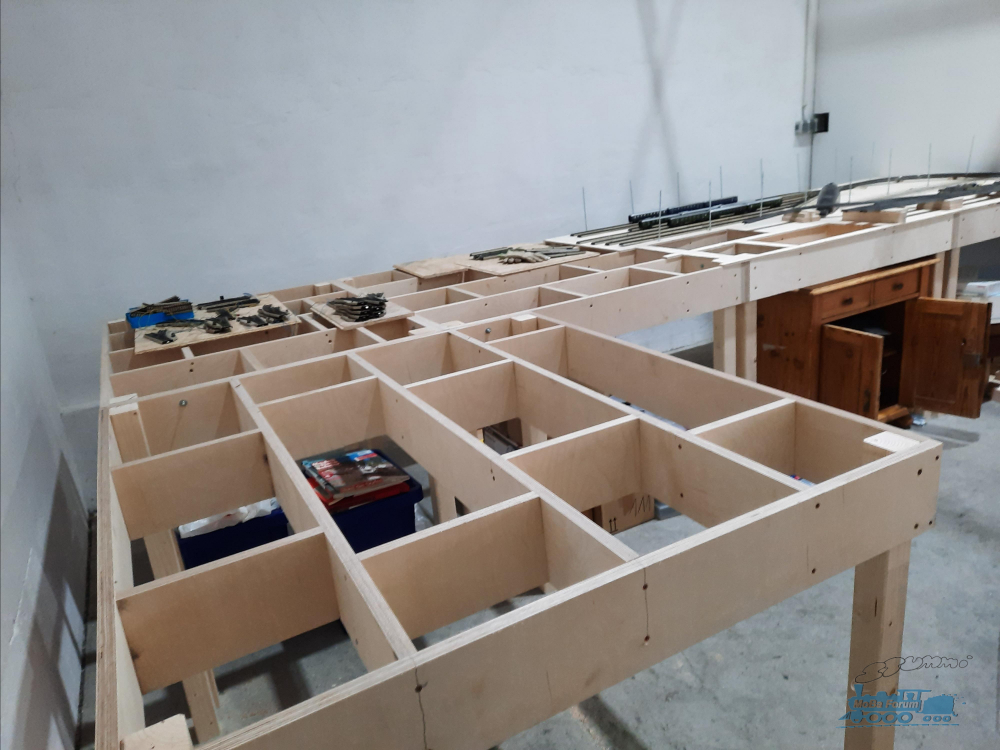

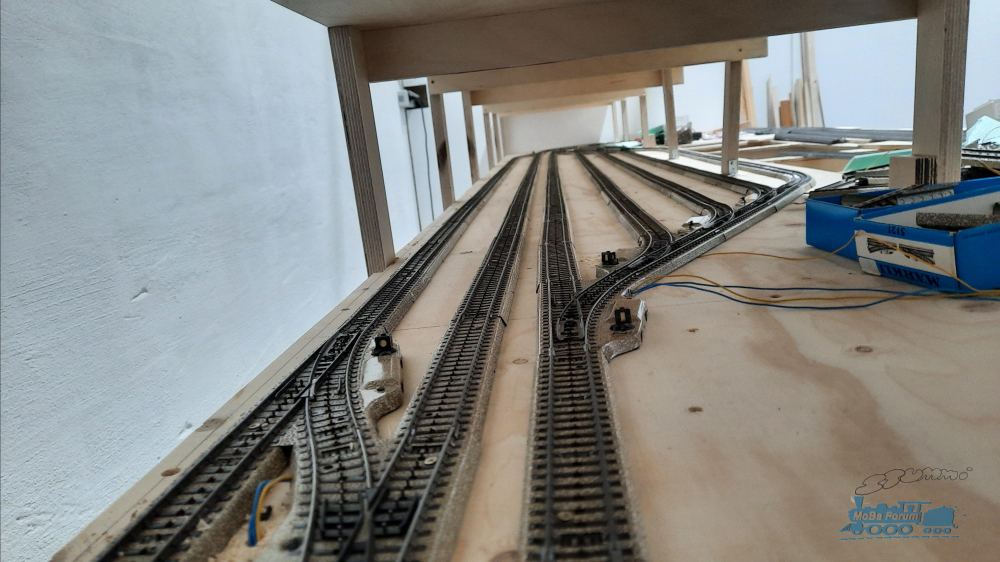

Der SBH ist jetzt dicht, auch sind rückseitig, Absturzkanten angescharubt worden.
Vorderseitig wurde die Hartfaserplatte befestigt.
Damit es dann auch wenig rund wird, wurde die 2-gleisige Hauptstrecke nochmals neu verlegt, ist aber noch nicht zufriedenstellend, da diese noch zuviel unter Spannung steht.

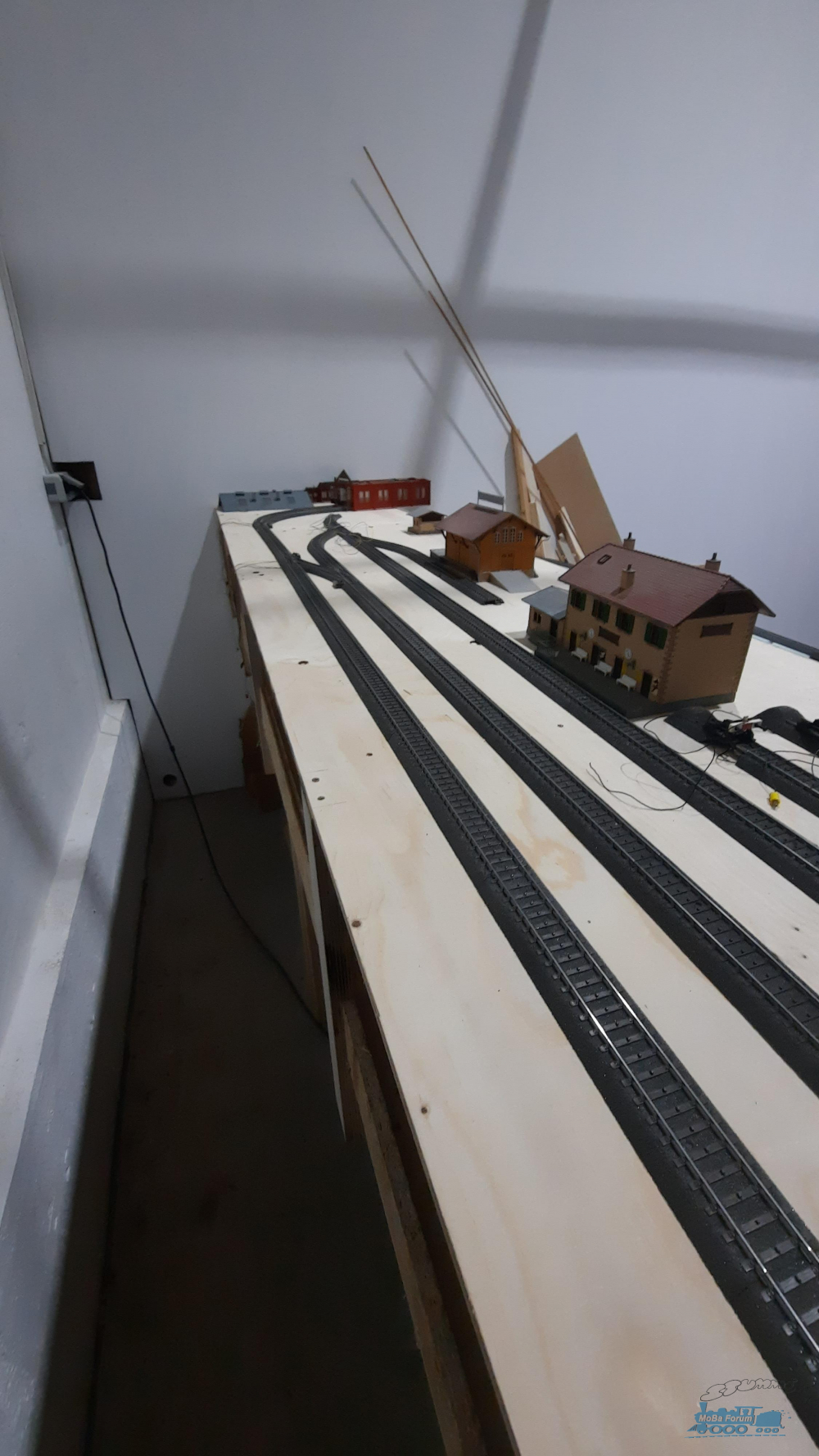

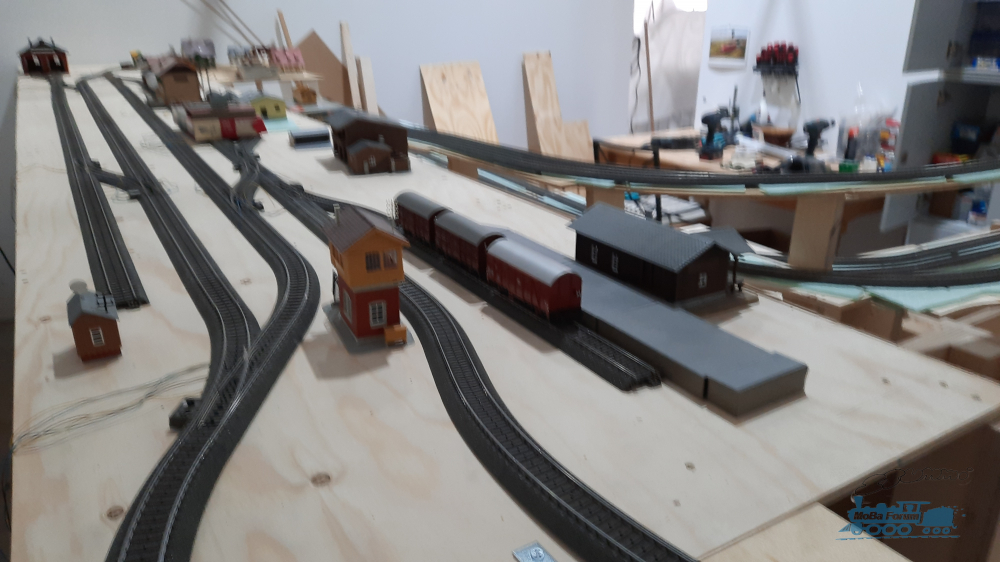

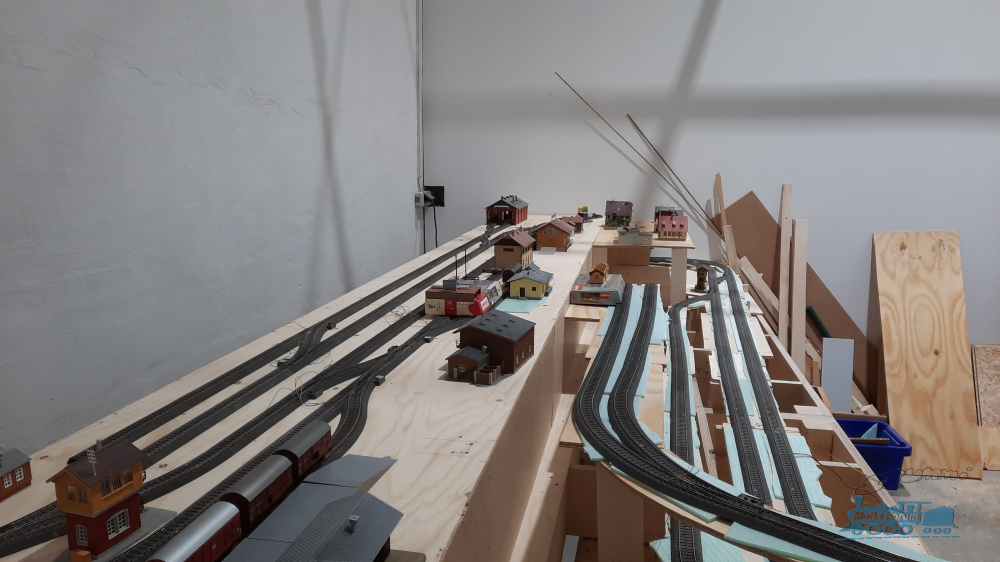

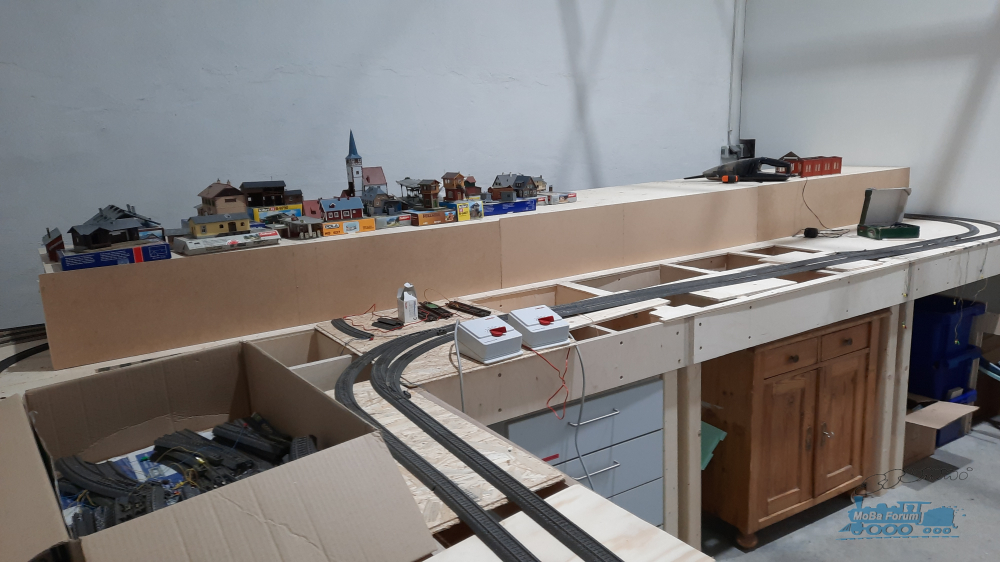

Dann mal drei Bilder vom Tageswerk:
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)

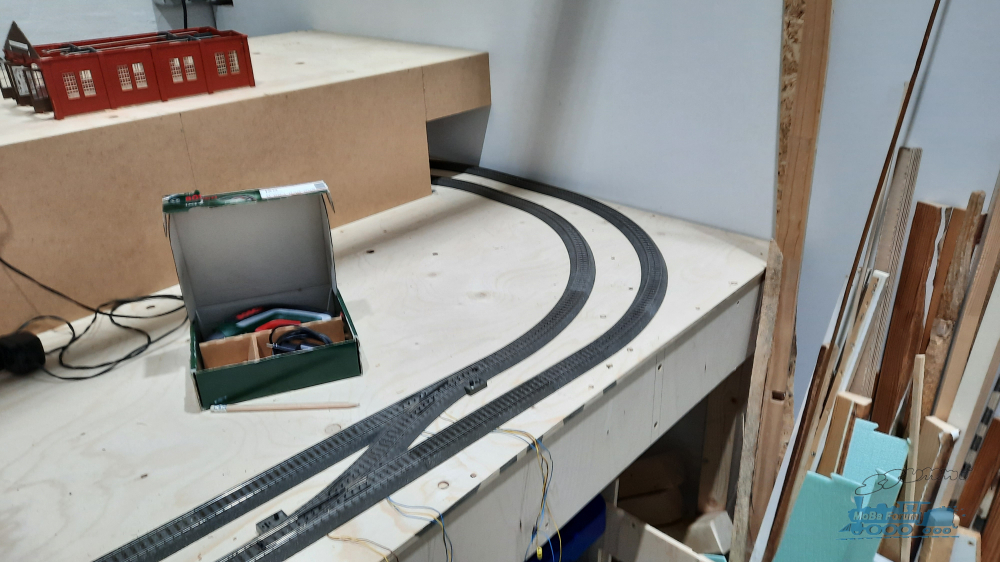

Noch eine Anmerkung zur Hauptstrecke, die liegt aktuell noch "flach" und wird noch in die geplante Höhe kommen.
Aktuelle speise ich über 2 Trafo auf gleicher Höhe Strom auf 2 Kreise ein und dieser ist aktuell ausreichend für 2 Loks.
Natürlich wird noch an weiteren Stellen Strom eingespeist, dazu aber später.

Ok, würde mich über ein konstruktives Feedback freuen.
Gruss Ulf

Hallo Ulf,

Du bist hier im Planungsforum und zeigst uns Bilder vom Bau Deine Anlage. Wenn Du Fragen hast, wie sich das ganze weiter entwickeln soll, kannst Du diese hier stellen. Ansonsten ist Dein Bau besser unter meine Anlage aufgehoben.

Wenn wir Dir hier noch bei Deiner Planung helfen sollen, fülle bitte den Fragebogen aus und ergänze diesen im Eingangspost von Dir.

Ansonsten mache ich Dich auf eine miserable Zugänglichkeit des jetzt gedeckelten Bereiches aufmerksam. Mehr kann man aber erst dazu sagen, wenn Du hier den Gleisplan und die Raumbedingungen hinzugestellt hast.

Gruß, Heinz

Hallo Heinz,
jetzt kann ich Dir gerade nicht ganz folgen.
Ich bin doch noch in der Planung, mit dem Umstand, dass Grundgerüst steht.
Und bezüglich der Zugänglichkeit, die ist am langen Ende ausreichend für meinen Körper, am Kopfende hätte sie besser sein können.
Ich mache mal Bilder dazu.
Gruss Ulf

Zitat von BR 64 im Beitrag #6

---

... Ich bin doch noch in der Planung, mit dem Umstand, dass Grundgerüst steht. ...

---

Hallo Heinz,
ok und verstanden.
Ich fülle den Fragebogen aus.
Natürlich nach besten Wissen, da noch nicht alles in Stein gemeißelt ist, wie immer bei der Moba.
Gruss Ulf

Die Weichenverbindung rechts nach dem Tunnel führt zu Schlangenfahrten. Besser ist eine elegante Weichenverbindung ohne S. Also eine Rechtsweiche im Innenkreis und Linksweiche aussen.

Servus,

Zitat von ET 65 im Beitrag #5

---

Ansonsten mache ich Dich auf eine miserable Zugänglichkeit des jetzt gedeckelten Bereiches aufmerksam. Mehr kann man aber erst dazu sagen, wenn Du hier den Gleisplan und die Raumbedingungen hinzugestellt hast.

---

Ich empfehle dringend die Weichenverbindungen zu überprüfen. Sieht teilweise nicht gut aus. Kann es sein, dass hier 5117l und 5202l als Verbindung und 5202l und 5137l verbaut wurden. Wenn schon M Gleis, dann bitte 100% genau verlegen. Der Ärger ist sonst vorprogrammiert.

Servus Martin,
zu Deinem Hinweis:

Zitat von X2000 im Beitrag #9

---

Die Weichenverbindung rechts nach dem Tunnel führt zu Schlangenfahrten. Besser ist eine elegante Weichenverbindung ohne S. Also eine Rechtsweiche im Innenkreis und Linksweiche aussen.

---

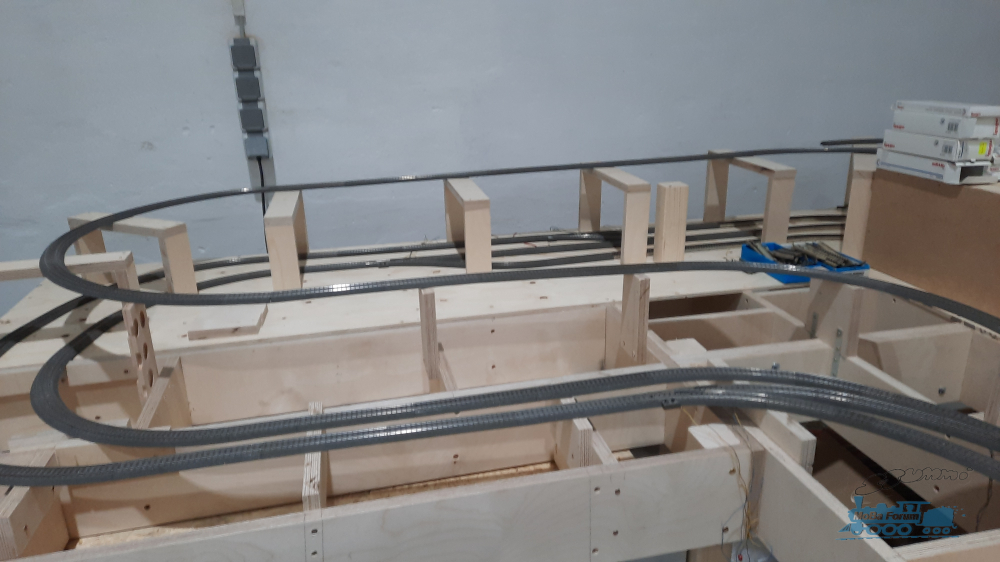

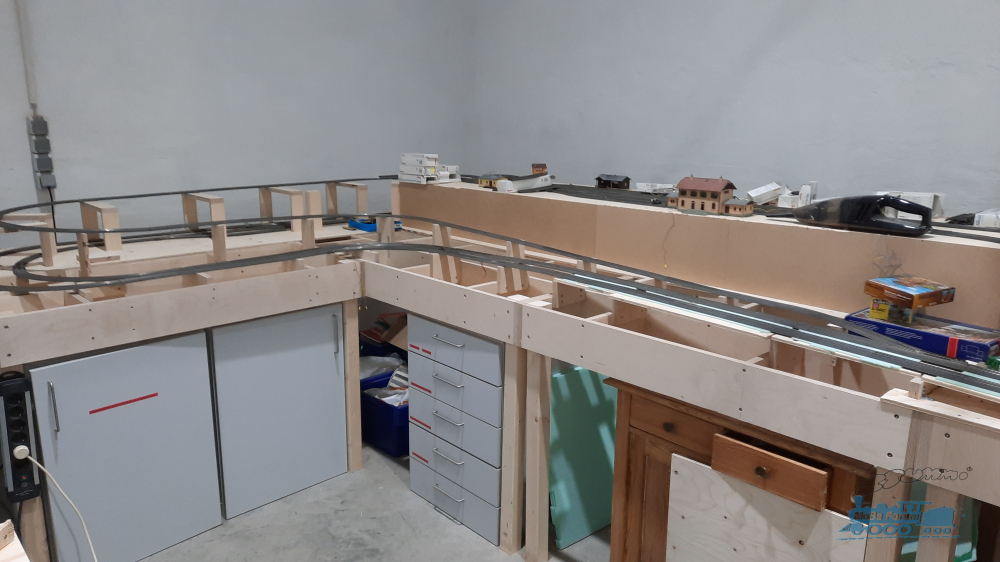

Guten Abend,

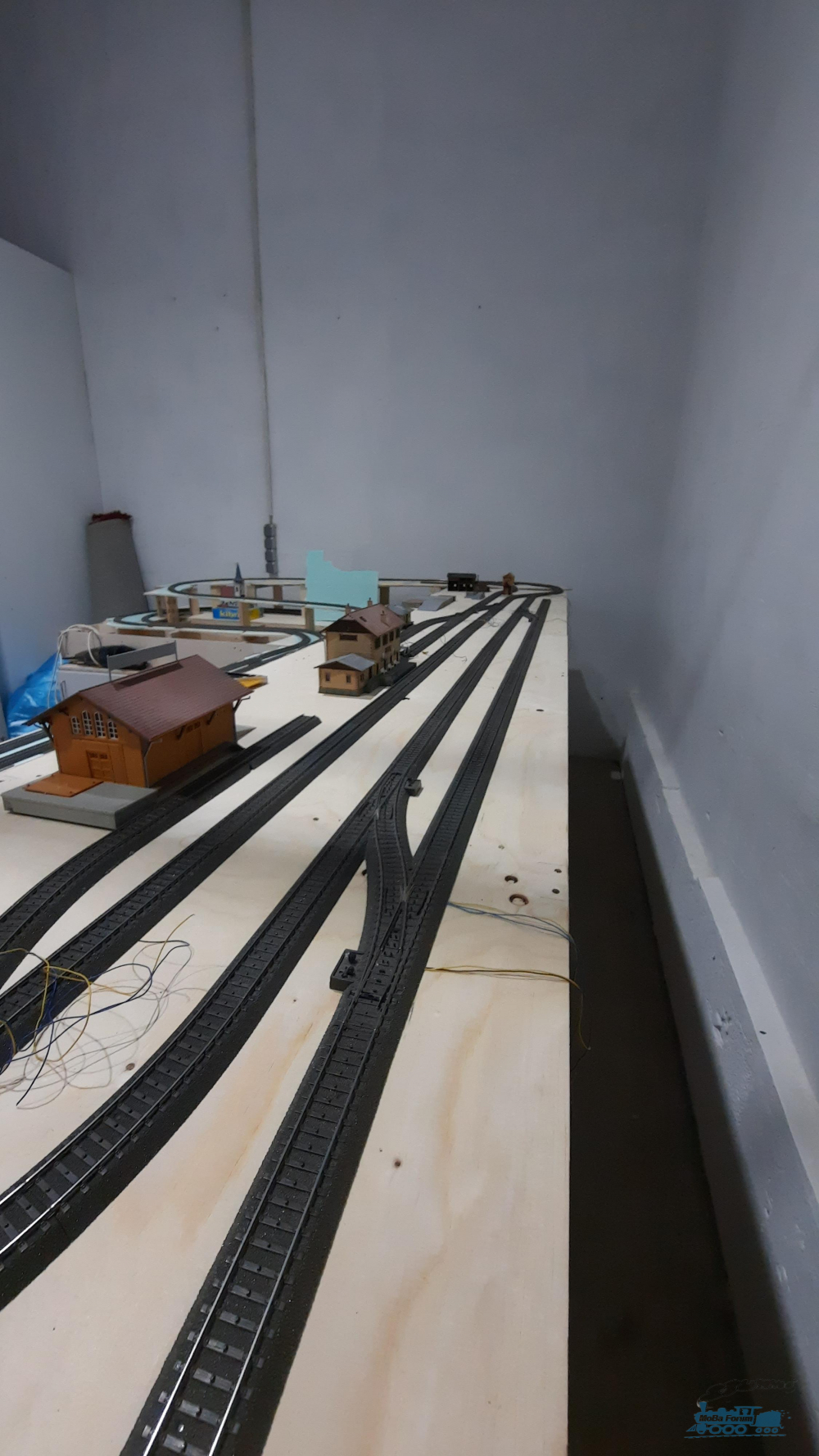

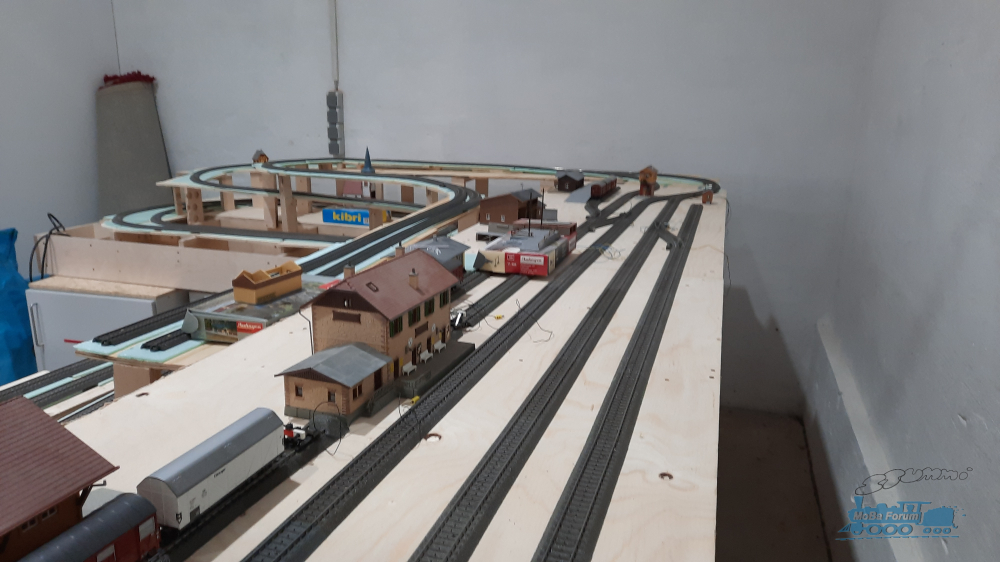

ich komme voran und habe heute und gestern die Anbindung zum "Oberdeck" geschaffen, siehe #4.
Die ersten Trassen sind auch schon verlegt.
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)
Die hinteren Stützen werden noch verkleidet.
Gruss Ulf

Moin zusammen,
ich habe dann heute noch mal die Steigungen nachgerechnet.
Die Lange Gerade hat bei 360cm einen Steigungswinkel von 3,05%.
Die kurze Gerade mit 120cm Länge kommt auf einen Steigungswinkel von 2,5%.
Das letzte Stück mit Kurve und einer Länge von gut 300cm ist dann nur noch mit einem Steigungswinkel von 2,0% versehen.

Soweit von der Theorie her machbar, die Praxis wird es dann zeigen.
Eingesetzt werden nur Kurzkuppler auf den Verbindungsast nach oben, max. 4 Achsen=D, und hinten dran hängen dann 3-4 Waggons.

Gruss Ulf

P.S.: Der Plan für den Endbahnhof wird konrekter, wäre dann die nächste Aufgabe im Pflichtenheft.

Guten Abend zusammen,
ich bin euch ja die Ausfüllung des Fragebogens noch schuldig.
Hole ich jetzt nach:
1. Titel
Fiktiver Bahnhof Niederroder Höhe (Dort ist der Hobbyraum)

2. Spurweite & Gleissystem
HO, M-Gleis im SBH und C-Gleis im sichtbaren Bereich

3. Raum & Anlage
3.1 Raumskizze, evtl. auch Bilder davon
Der Raum ist rechteckig, knapp 20qm² groß. Keine Fenster oder Heizung(da Fußbodenheizung mit Palletheizung)

3.2 Anlagenform (L, U, Rechteck, An der Wand entlang...)
Es handelt sich um eine L-Anlage mit 4,30 x 2,50 Meter.
Von der Wand abgezogen, sodass ein Zugang gesichert ist.

3.3 Anlagengrösse oder verfügbare Fläche im Raum
Raum 20 qm² und Grundfläche der Anlage 10 qm².

4. Technisches
4.1 Modellbahn vs. Spielbahn
Geplant ist eine Modellbahn.

4.2 Hauptbahn und/oder Nebenbahn
Beides.

4.3 Mindestradius (sichtbar / verdeckt)
Sichtbar mind. R 3, nicht sichtbar R 1.

4.4 Maximale Steigung
Max. 3% sind angedacht und nach den derzeitigen Berechnungen auch erreicht.

4.5 Maximale Zuglänge
Hauptstrecke noch offen, Nebenstrecke ca. 1,20m.

4.6 Anlagenhöhe der Hauptebene
Zwischen 95 cm und 1,25cm (Bahnhof Nebenbahnhof).

4.7 Anlagentiefe (minimal, maximal)
1,00 - 1,25 Meter.

4.8 Eingriffslücken / Servicegang
Für den SBH vollumfänlgich mit einer Höhe von 25 cm.

4.9 Schattenbahnhof / Fiddle Yard
Ja SBH mit 6 Gleisen und 2 Abstellgleisen.

4.10 Oberleitung ja / nein
Offen, ev. auf der Hauptstrecke.

5. Steuerung
5.1 Fahren analog oder digital
Erstmal analog, Großteil der Loks ist aber digital.

5.2 Steuern analog oder digital
Erstmal analog, später ist geplant per PC mit manuellen Eingriff.

5.3 PC-Steuerung
Ja, später.

6. Motive
Mitteldeutschland, ein bisschen Berge müssen sein.

6.1 Epoche
IIIa/b

6.2 Bahnhofstyp(en)
Endbahnhof

6.3 Landschaft
Etwas Bergig.

6.4 Szenerie (Stadt, Vorstadt, Land; Industrie, Gewerbe)
Kleiner Ort, mit Gewerbe und Industrie.

6.5 Bw (Bahnbetriebswerk), Lokeinsatzstelle (Kleinst-Bw)
Gerne einen 2-ständigen Lokschuppen.


7. Sonstiges
Viele Fragen.

7.1 Vorhandene Fahrzeuge
Vorzugsweise Märklin, Liliput, Roco, Fleischmann.

7.2 Vorhandener Gleisplan (eigener, Link zu anderen)
Planungen auf dem Papier, auch am PC und erst recht in der Realität.

7.3 Betrieb als Einzelspieler oder zu mehrt
Eher Einzelspieler, gern auch mal ein zweiter.

7.4 Budget
Was das Konto zu lässt.

7.5 Zeitplan
Keine Ahnung.

8. Anhänge
Div. Bilder vom IST schin hochgeladen.

So, nach besten Gewissen ausgefüllt.
Ich informiere euch weiter.
Gruss Ulf

Guten Abend zusammen,

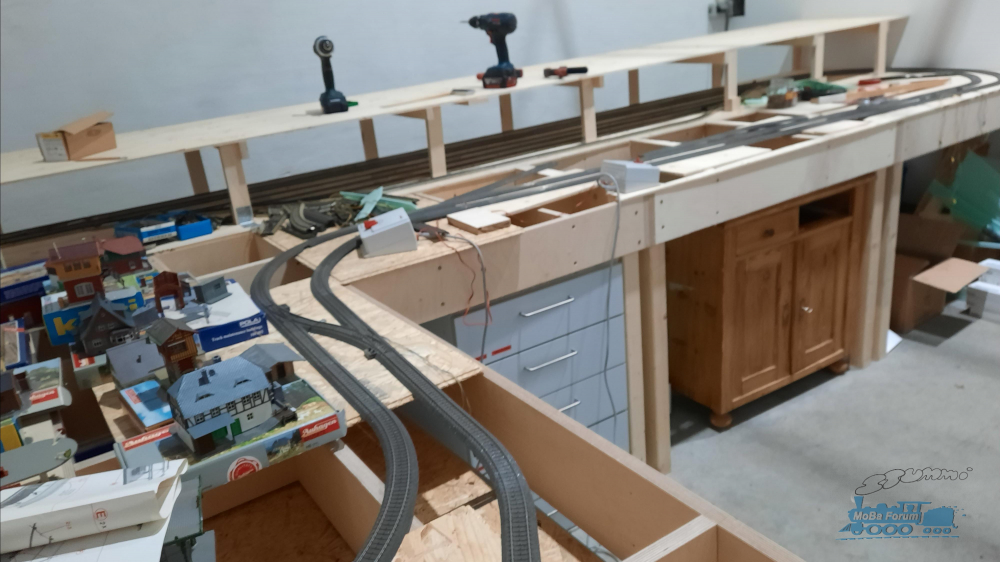

so, der Test mit der Steigung am Abzweigeast zum Bahnhof im Oberdeck ist heute erfolgt.
Nochmals das Bild dazu:
Bild entfernt (keine Rechte)
Dieser war erfolgreich, eine 212 und eine 81er haben die Steigung, berechnet mit 3,05%, bei halber Kraft geschafft.
Nach hinten heraus fehlte es dann an der Stromversorgung, was noch behoben wird.
Bei einem geraden Gleis hing es etwas, dass bedarf dann einer näheren Überprüfung.
Ev. stelle ich morgen dazu ein Video ein, sofern es mir denn gelingt.
Es geht also voran und die Gleisplanung für den Endbahnhof ist auch in Arbeit.
Der Weg ist das Ziel!
Gruss Ulf

Guten Abend zusammen,
die Trassenlegung ist, bis auf ein kleines Teilstück, abgeschlossen zum Oberdeck.
Somit konnte ich mich der Gleisgestaltung des Endbahnhofes widmen.
Orientiert habe ich mich an einen Plan von PitPeg, der mich schon immer gefiel.
Mit der Gleislegung bis zum Bahnhof bin ich zufrieden, auch mit dem Anschluss für eine ev. Spedition, siehe Bild.
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)
Hinten links habe ich noch einen weiteren Abzweig gelegt, andem dann auch Gewerbe angebunden wird.
Ein bisschen Güterumschlag und Viehverladung ist geplant.
Links vom Bahnhof wird dann angebaut, damit eine Strassenführung erfolgen kann und das "Städtchen" seinen Platz findet.

Womit ich noch nicht glücklich bin, ist der Abschluss.
Aktuell steht dort zur Stellprobe ein Lokschuppen.
Bild entfernt (keine Rechte)
Wenn also jemand eine Idee dafür hat, natürlich auch generell, ich bin offen.
Gruss Ulf

Hallo Ulf,
Eine interessante Gestaltung.

Gibt es hierzu auch einen Plan?
Oder habe ich da was übersehen.

Grüße Dietmar

Servus Dietmar,
wenn Du auf einen Gleisplan per Software anspielst, nein.
Ich habe da div. Programme durch probiert und festgestellt, ist nicht so meins.
Ok, mal für einen Gedankengang ja, aber dann letztlich doch die Umsetzung in 1:1.
Die Initialzündung zu dem Endbahnhof war ein Plan von PitPeg, wurde in der Miba publiziert.
Meine Umsetzung orientiert sich vorrangig an der Einbindung vom Hauptgleis an den Bahnhof (Erstes Bild).
Die Gestaltung mit Gleisplan des Lokschuppen, ist in dem Plan vorgesehen, gefällt mir noch nicht.
Mit etwas Abstand zum aktuellen, tendiere ich dazu, diesen in gerader Linie hinten links zu plazieren, dann habe ich auch rechts mehr Platz.
Das wird aber noch ausprobiert und dann sehe ich ja, ob es mir gefällt.
Gruss Ulf

Guten Abend,
ich war nicht faul und habe weiter an der MOBA gebaut.
Ich muss sagen, es ging die Tage gut von der Hand und somit auch voran.
Jetzt lasse ich mal Bilder sprechen:
Bild entfernt (keine Rechte)
Der Endbahnhof mit Lohschuppen.
Bild entfernt (keine Rechte)
In Gegengesetzter Richtung.

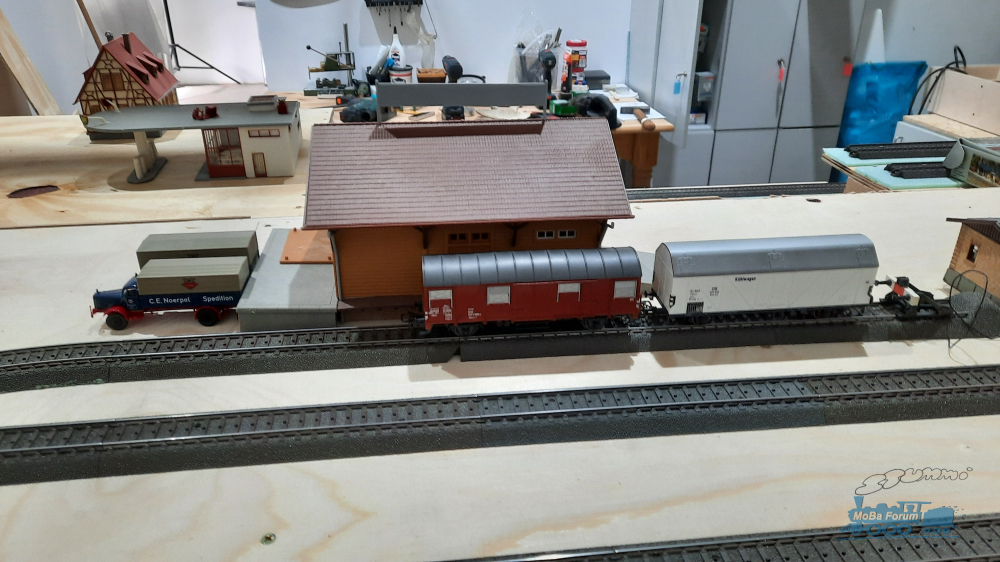

Bild entfernt (keine Rechte)
Stellprobe Spedition
Bild entfernt (keine Rechte)
Stellprobe Kopf-und Seitenrampe.
Bild entfernt (keine Rechte)

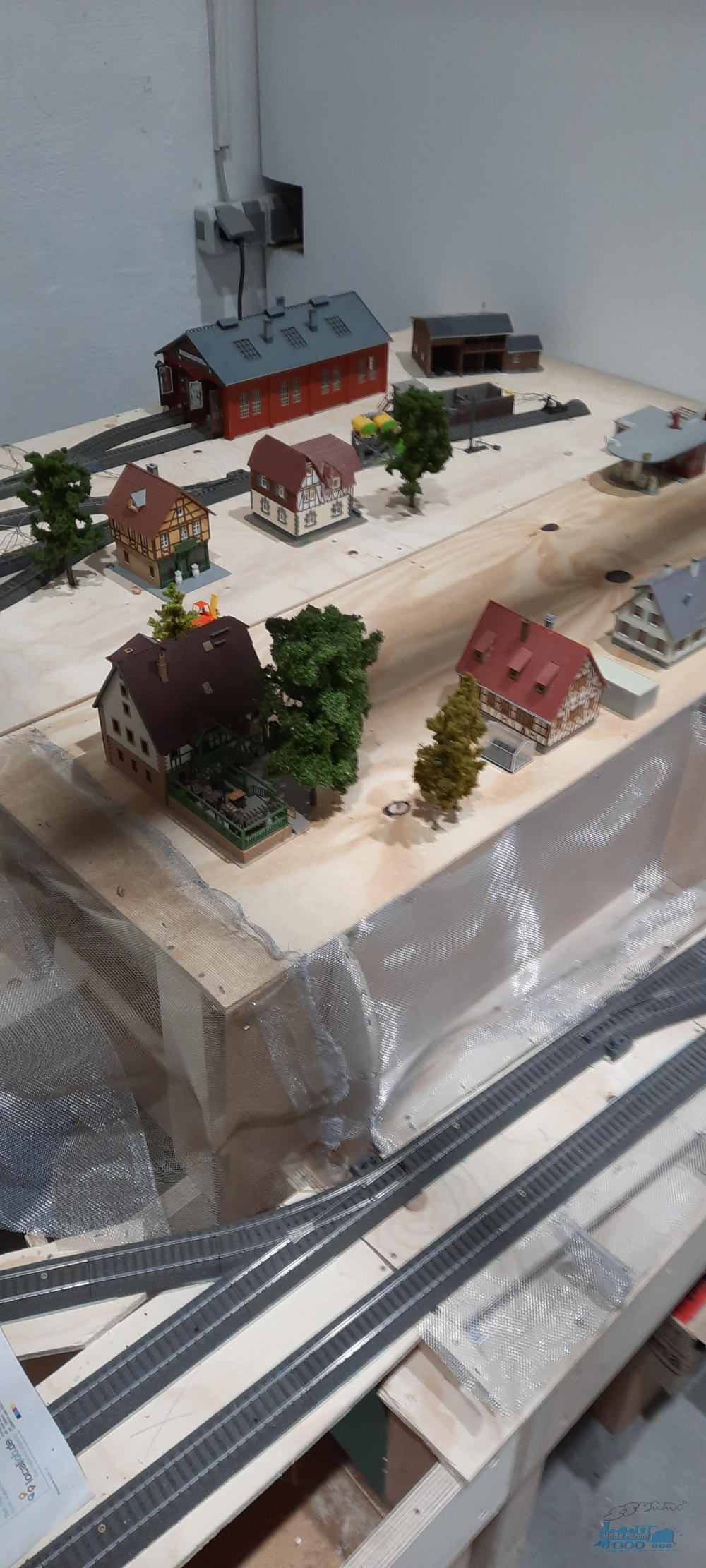

Die Totale
Da auch der Anschluss zum Haltepunkt, letztes Bild linkes Gleis, gelegt wurde, ist das Thema Gleisplan soweit abgeschlossen.

Jetzt kommt als nächstes der Anschluss der Elektrik und dannach Probefahrten.
Zwischendurch werde ich aber auch schon mit dem Geländeaufbau beginnen.
Ich berichte weiter
Gruss Ulf

Hi zusammen,
da je meine Zeit in diesem Forum, auf meinen Wunsch hin, demnächst beendet wird, möchte ich dennoch Euch zwei Bilder zeigen.
Natürlich wurde noch mehr gewerkel, sofern es die Regierung() im Sommer zuließ.

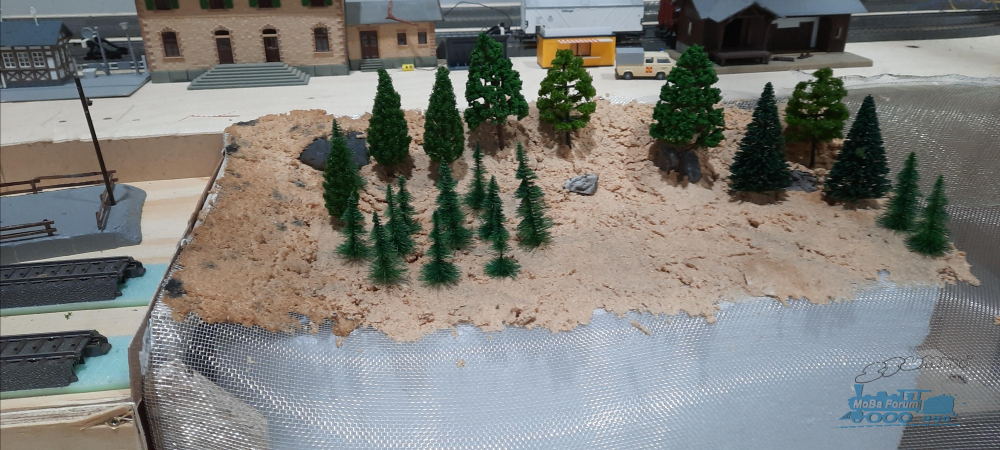

Habe mal ein bisschen mit der feinen Holzspäne gearbeitet.
Bild entfernt (keine Rechte)

Und ein paar Solitärbäume plaziert.
Bild entfernt (keine Rechte)

Bis zum Ende, gruss Ulf

Moin Ulf!

Schöne Anlage wird das! Gefällt mir. Recht statisch, aber das kann ja auch Thema / Absicht sein. Wundert mich eigentlich, dass die Kritiker des "Streckenerlaufs-parallel-zur-Anlagenkante" noch nicht auf den Plan getreten sind. Kann aber tatsächlich daran liegen, dass du dich im Thread Anlagenplanung befindest (wie oben schon bemerkt), in dem es tatsächlich ja um erste Skizzen und Konkretisierung der Ideen geht. Darüber bist du aber schon weit hinaus. Du gehörst in den "Anlagenbau" - frag doch mal die Mods, ob die dich dahin verschieben.

Ich bin gespannt, wie es weitergeht. Ein eigener Raum, zudem in Gemeinschaft mit anderen ist doch ziemlich ideal!

Gruß

Roman

Sehe ich das richtig, dass du beim C-Gleis Bröselgleis dabei hast?
Ich würde das Gleismaterial bzgl. Herstellungsdatum überprüfen und das Bröselgleis direkt aussortieren.

Zitat von Nachtaffe im Beitrag #23

---

Sehe ich das richtig, dass du beim C-Gleis Bröselgleis dabei hast?
Ich würde das Gleismaterial bzgl. Herstellungsdatum überprüfen und das Bröselgleis direkt aussortieren.

---

Hi,
jo, ist Bröselgleis dabei und auch das M-Gleis.
Letzteres aus Nostalgiegründen.
Aber, es wird geändert.
M-Gleis geht raus aus dem SBH und dafür kommt das Bröselgleis rein.
Eine Verschiebung des Themas macht keinen Sinn mehr, da hier Ende des Monats Schluss ist.
Und dafür, dass es meine erste Anlage ist, bin nicht unglücklich.
Ich hatte schlimmeres erwartet.
Letztlich habe ich mir auch viel hier und im Nachbarforum angelesen.
Klar nach knapp 1 Jahr Bauzeit, sehe ich schon meine Planungsfehler, aber niemand ist halt perfekt.
Da alles geschraubt ist, lassen sich auch die Dinge noch mal ändern, wenn man es denn unbedingt will.
Danke Euch zweien aber für das Feedback.
Gruss Ulf
