Hallo zusammen

Für die Montage der Sommerfeldt 825 Pantographen auf die Märklin / Trix Re 4/4 I muss das Plastik Distanzstück gekürzt werden. Ein zurückrüsten auf Original ist so nicht mehr einfach möglich. Weil die Originalteile von Märklin teilweise nicht mehr verfügbar sind, habe ich das Teil in der entsprechenden Länge für die Sommerfeldt Pantos gezeichnet und 3D Drucken lassen. Funktioniert prima! Lackieren ist möglich aber nicht nötig, das Teil ist nicht sichtbar (respektive nur der oberste Zehntel mm).
Der 3D Druck ist natürlich ein bisschen die Luxuslösung, aber ich wollte das sowieso einmal probieren.

Passend zu Artikelnummern:
Trix 21238, 22330, 22353, 22244, 22245,
Märklin 26557, 37044, 37045, 39420, 39421

Fotos:

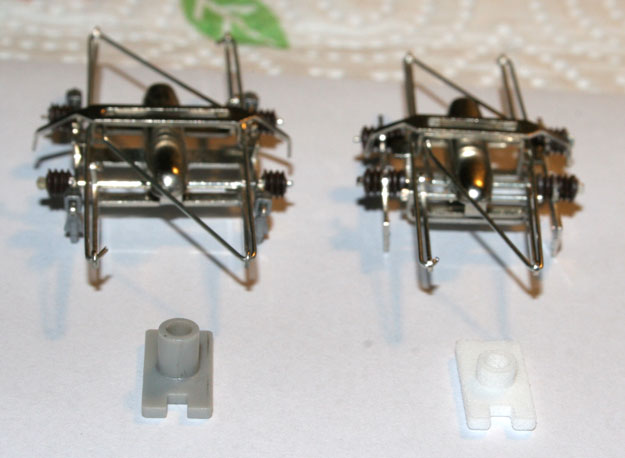

Originalteile links / Sommerfeldt 825 mit Distanzstück aus 3D Druck rechts:

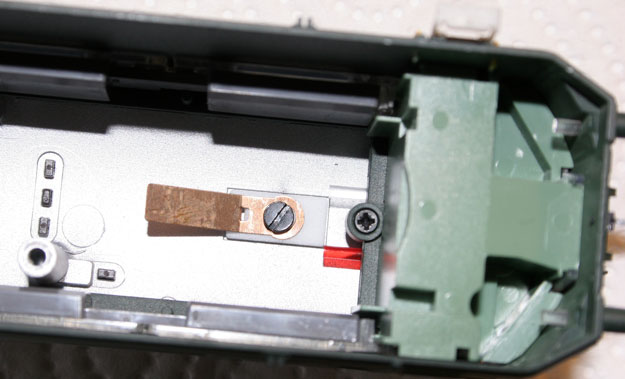

Montiert im Gehäuse mit der beiliegenden Schraube des Sommerfeldt Panto:

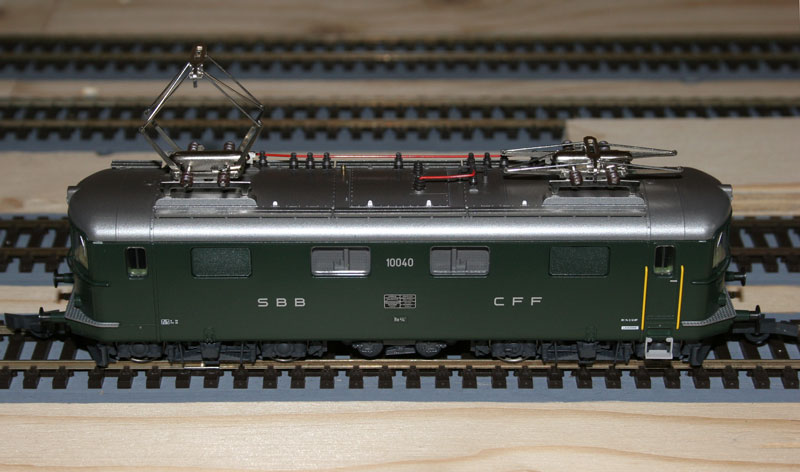

Resultat am Beispiel Trix 22244


Link zum 3D Druck Modell:
http://www.shapeways.com/model/2289300/m...ommerfeldt.html
(ist öffentlich bestellbar, der Preis entspricht ungefähr dem Originalteil)

Grüsse
Rufer
