Hallo
ich habe hier im Forum mit unterstützen von Multvan eine Rückmelder-Platine entwickelt.
Die ist speziell für das C Gleis gemacht. Eventuell ist die besonders für Teppichbahnen gut geeignet.
Da die ursprüngliche Überschrift nicht so ganz zu dem Thema passt, habe ich hier neu eröffnet.

Die Platine kann in der C Gleisbettung eingebaut werden.

Ausführliche Beschreibung auf meiner Webseite:
https://bluethners.de/DCCProjekt/Zentrale/IR_Platine.html


-----------------------------------------------------------------------------------------------------------------------


Kopie aus
Belegtmelder mit Phototransistor am Gleis (7)

Hier der vorläufige Entwurf Version 2:
Gleisseite minimal bestückt:




Ich habe erfahren, das Trix-C-Gleis ohne Mittelleiter auch passen würde.

Ich habe 8 Lötaugen in Reihe für den Sensor gemacht, eventuell lässt sich das je nach Sensorversion, so besser Bestücken.

GND und VIN ist nochmal vorhanden, so kann die Spannungsversorgung zur nächsten Platine geführt werden, oder als Einspeisung.
Dann habe ich noch Lötjumper und optional Widerstände und Dioden eingeplant.

In der Grundversion müssen nur 3 Bauteile bestückt werden. Optokoppler SMD PC817 ist nur optional kopfüber in der Aussparung eingeblendete.
Der Kondensator kann besser auf die Unterseite. Eine 4,5mm Bohrung ist eventuell zum leichten Versenken des Kondensators vorgesehen.
Optional kann auch ein SMD 0805 Kondensator auf die Gleisseite der Platine.

Verbesserungsvorschläge sind willkommen.

Wer möchte, kann sich die Anleitung auf meiner Webseite anschauen und ein Testangebot 3 Platinen Version 1 inklusive Postversand für 2,60€ ordern.
https://bluethners.de/DCCProjekt/Zentrale/IR_Platine.html

13.11.2022
Vorläufige Montageanleitung:
https://bluethners.de/DCCProjekt/Zentral...ml#IR_Anleitung

ich habe zurzeit nur die Version 1 fertigen lassen.
Falls mehr als 17 Platinen vorbestellt werden, vergebe ich noch mal ein Auftrag für V2.
Aktuell könnte ich das 6X Paneel für 3,30€. (0,55€ pro Platine) anbieten. Bitte nur Paneele = 6 Platinen ordern.

Kopie aus
Belegtmelder mit Phototransistor am Gleis (7)

Ich möchte über die IR-Reflexplatine einige technische Einzelheiten beschreiben

Platinenbestückung:

1 Stück IS471F kann wahlweise auf zwei Lötaugenversionen gelötet werden. Die gegenüberliegenden Lötaugen sind Verbunden,
1 Stück D1 IR LED 3mm ca. 940nm
1 Stück C Kondensator 0,33 µF (334) > 20 Volt auch als SMD 0805 ist ein Lötpad vorgesehen.
Damit ist der Melder funktionsfähig

Optional: Das wir durch das trennen der jeweiligen Lötjumper möglich.
1 Stück Widerstand R1 LED Leuchtstärke, kann die Sensor- Empfindlichkeit senken.
1 Stück Widerstand D oder Diode in der Meldeleitung. Als Vorwiderstand für eine LED, als Kurzschlussschutz >220 Ohm
Oder Diode keine Ahnung soll für mache Anwendungen gut sein!
1 Stück Diode/Widerstand zwischen Plus und S , ist auch für spezielle Situationen. Kann z.B. als Pull Up Widerstand dienen

Optokoppler:
Der ermöglicht eine galvanische Trennung zwischen Sensor und Meldeinterface.
Dadurch sind die beiden Stromkreise voneinander getrennt.
Der Steuerstrom vom Melder muss über R3 auf ca. 10 bis 20mA begrenzt werden.
Der Widerstand kann leicht berechnet werden. (Spannung - 1,4) / 0.015mA
( 5Volt - 1,4 ) / 0,015A = 240 Ohm

R2 Begrenzt den Strom am Ausgang, der kann auch so berechnet werden. Dort muss natürlich die Spannung vom den Stromkreis zur Berechnung genommen werden.
Für ein 5Volt Interface sind 220 bis 1K Ohm als Kurzschlusssicherung geeignet.

Für Spezielle Anwendungen kann GND auf einen gemeinsamen Anschluss gelegt werden, dazu den Lötjumper JP3 überbrücken.
Dann ist aber die galvanische Trennung aufgehoben.

Die Spannungsversorgung ist jeweils an den Stirnseiten der Platine möglich, dabei kann eine Seite auch als Ausgang "Reihenschaltung" für weiter Platinen dienen.
Die Abgewinkten Pfostenleisten passen nicht immer, in der Höhe. Meine haben Kunststoffhalter auf den Lötstiften.
Eventuell gibt es eine Bezugsquelle mit Kunststoffhalter auf der Steckerleiste.
Man kann sich auch behelfen in dem man den Kunststoffhalter abzieht. Ich habe das auf meiner Webseite beschrieben.
Am einfachsten ist ein Kabel mit Verbindungsstecker.

So. ich werde das Projekt erst mal ruhen lassen, um abzuwarten ob Anfragen kommen. Das Testangebot ist schon fast aufgebraucht.
Eventuell mach ich auch ein neues Thema auf.

Viel Spaß Martin


Wer möchte, kann sich die Anleitung auf meiner Webseite anschauen und ein Testangebot 3 Platinen Version 1 inklusive Postversand für 2,60€ ordern.
https://bluethners.de/DCCProjekt/Zentrale/IR_Platine.html
13.11.2022
Vorläufige Montageanleitung:
https://bluethners.de/DCCProjekt/Zentral...ml#IR_Anleitung

ich habe zurzeit nur die Version 1 fertigen lassen.
Falls mehr als 17 Platinen vorbestellt werden, vergebe ich noch mal ein Auftrag für V2.
Aktuell könnte ich das 6X Paneel für 3,30€. (0,55€ pro Platine) anbieten. Bitte nur Paneele = 6 Platinen ordern.

Hallo

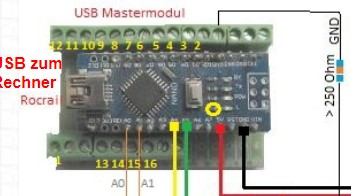

für Rocrail oder DCC++ kann das sehr günstige 16 -Fach Rückmeldeinterface verwendet werden.
Einfach am USB anschließen und in Rocrail die rascii Zentrale zusätzlich konfigurieren.
Die verwendete Zentrale ist egal.
Die Bauteile sind im Handel erhältlich.
1 NANO 328 oder 168 ab 4,80€
1 Adapterplatine zum Anschließen der Kabel. (Nano Terminal Adapter for the Nano) ab 1,70€
Es gibt auch Adapterplatinen komplett mit dem NANO



Die 5 Volt können über den USB eingespeist werden. Es wird nur sehr wenig Strom verbraucht.
Kann auch für Reedkontrakte oder Hallgeber verwendet werden.
Die Melder haben ein internen ca, 20K Ohm Pull Up Widerstand.
Anleitung:
https://bluethners.de/DCCProjekt/Zentrale/SimpelMelder.html

Flashen:
Die HEX und das Flash-Programm findest Du kostenlos in meiner MOBA-Verwaltung.
Das Flashen erfordert kein spezielles Wissen. Die Arduino IDE ist nicht erforderlich!
Das.Youtube-Video zeigt den Flashvorgang
https://www.youtube.com/watch?v=2S-1COdVX_M

Die HEX heißt RASCII_16_Master.hex ca. 7KB

Viel Spaß Martin

Hallo,
Ich habe Version 2 bestellt und auch schon bekommen.

15.12.2022
12 Platinen sind noch verfügbar.
18.12.2022
Nicht mehr Vorrätig:

Viele Grüße Martin

Hallo Martin und Mitstreiter,

vielen Dank für eure Arbeit, ich habe inzwischen 2 Platinen Version 1 und eine Platine V 2 bestück, auch mit dem Optokoppler. Die Version 2 passt super unter das Trix C-Gleis, so dass ich die beiden Version 1 Platinen ersetzen werde. Alle arbeiten mit dem Link 88 und S88 sehr gut und zuverlässig. Meine Stromversorgung ist 12V, da war das passende Netzgerät vorhanden. Es müssen jetzt noch 13 Platinen bestückt werden. Ein kleiner Hinweis im Tunnel und Schattenbahnhof sollte die Decke mit einer schwarzen Pappe abgedeckt werden.
Gruß
Wolfgang
