Hallo zusammen,

nachdem ich immer schon interessiert den Bau der Werrabahn von Frank verfolgt hatte, kam vor einiger Zeit ja der hochinteressante Faden von Wolfgang über den Bau von Gleisen und Weichen mittels 3d-Druck hinzu. Faszinierend! Ich habe mir erstmal im Netz einiges an Literatur zum Thema zusammengesucht und bin ziemlich schnell zu der Erkenntnis gekommen, das ist wirklich das ideale Gleis für alle, die auf kleinem Raum bauen müssen. (Man muß natürlich irgendwie in der Epoche1, evtl. Epoche2 unterwegs sein). Nun hat ja Wolfgang seine genialen Gleise und Weichen mittels SLA-Druck herstellen lassen, was eine recht hohe Auflösung und damit Detailierung ermöglicht. Ich wollte mal ausprobieren, ob es mit meinem FLM-Drucker auch möglich ist, ein brauchbares Gleis herzustellen. Natürlich bedarf es einiger Abstriche bei der Detailierung, gar keine Frage. Da aber ein Großteil des Oberbaus letztendlich im Sandbett (bzw. Schotterbett) verschwindet, spielt das vielleicht gar keine so große Rolle.

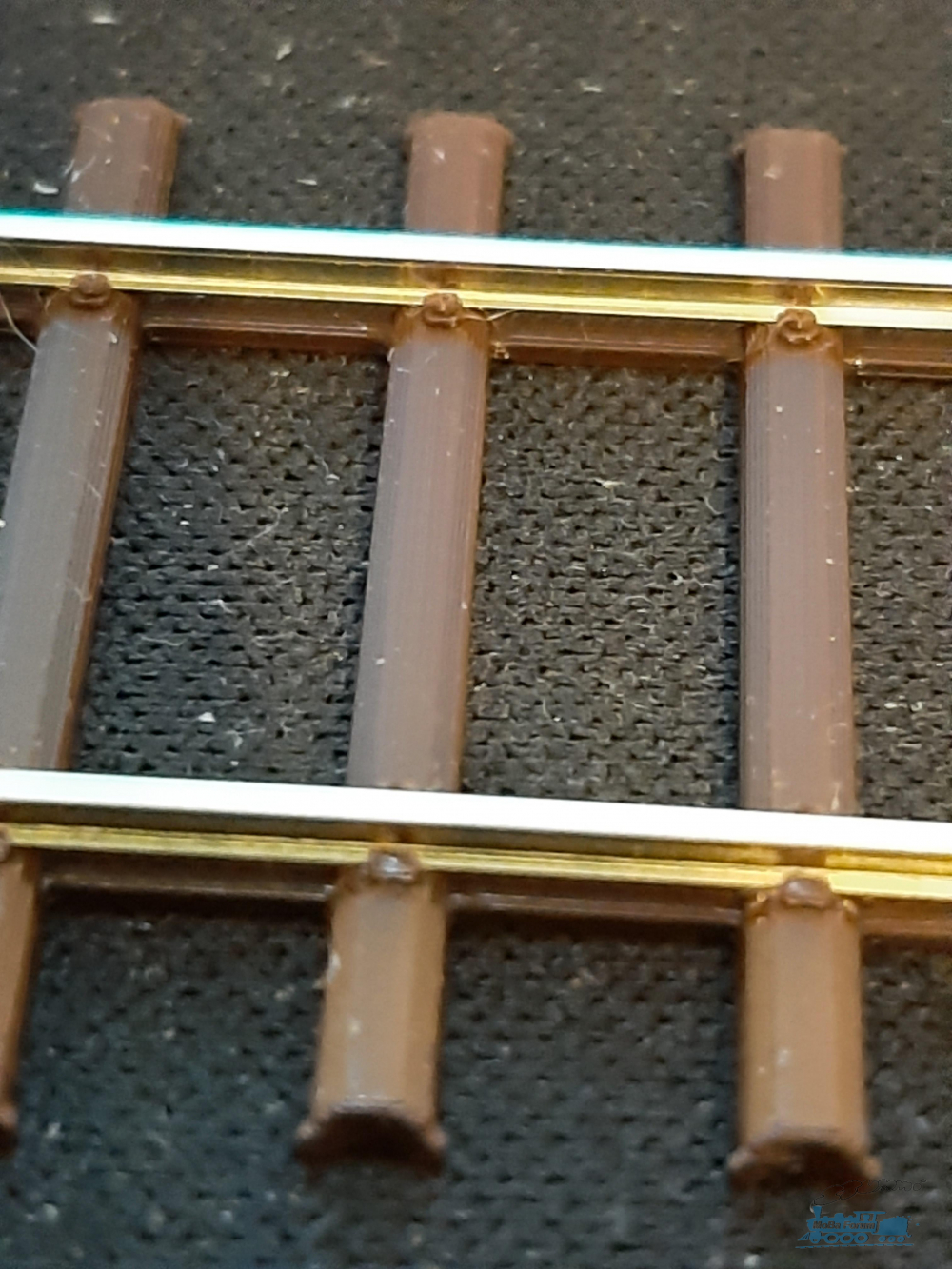

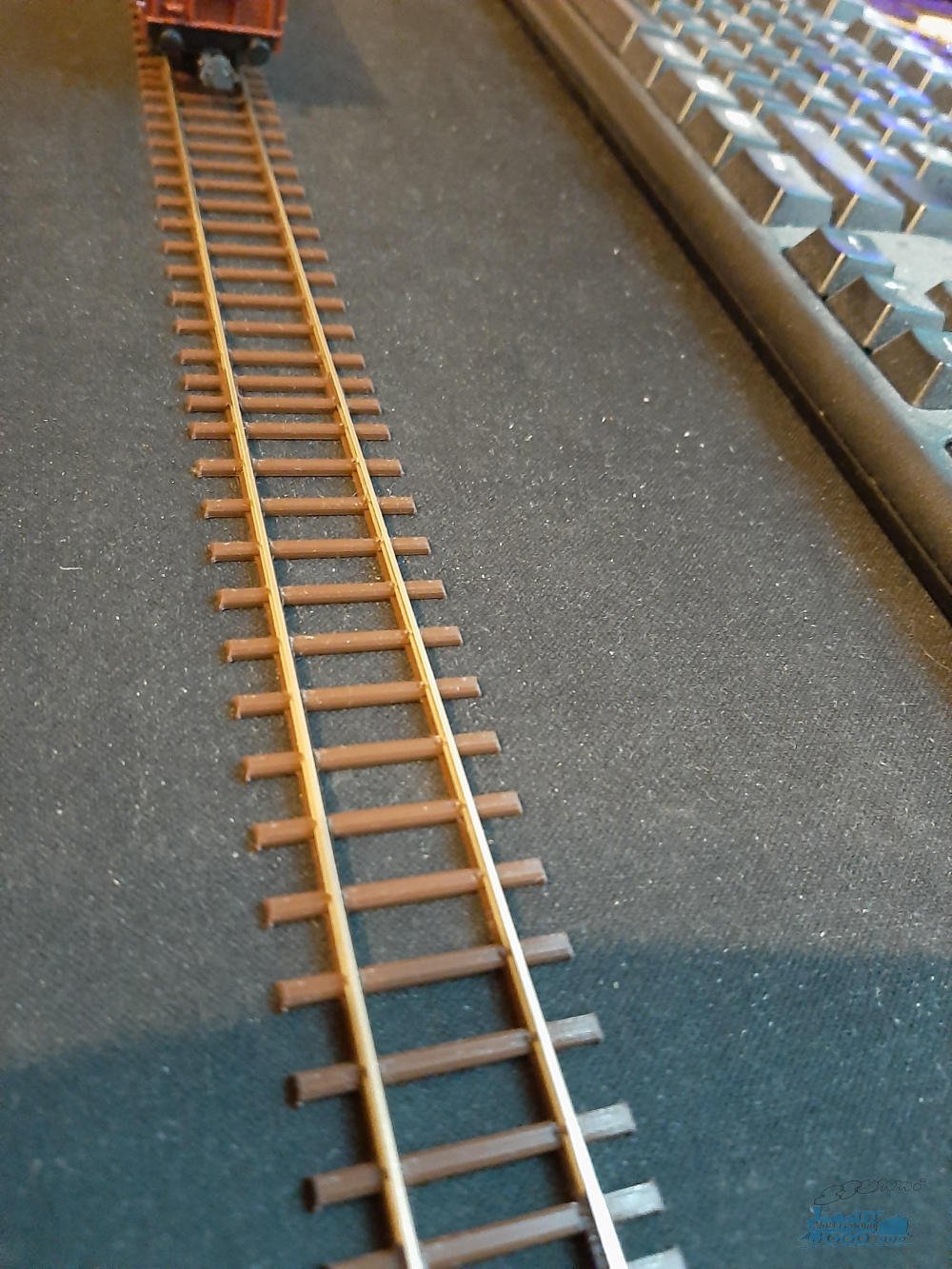

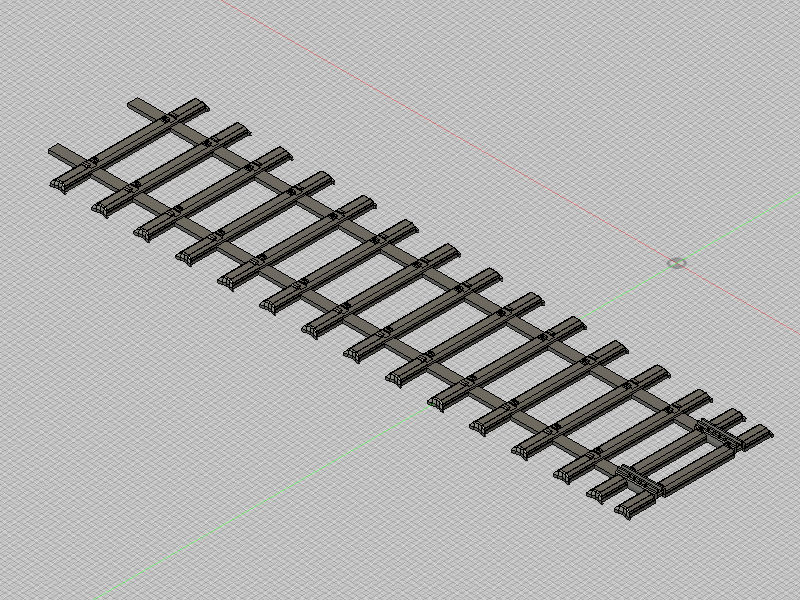

Und das ist das erste Ergebnis: 12m Stahlschwellengleis mit Schienen 6d mit 15 Schwellen.
Die Schienen sind Peco Code60, das kommt der Sache am nächsten. Die "Kleineisen" sind ein Kompromiss aus Detailtreue, Machbarkeit und Stabilität (sie müssen das Einschieben der Schienen überleben und sie anschließend auch fest halten). Das Ganze funktioniert natürlich nur mit RP25-Rädern, das ist halt der Preis, den die Code60-Profile fordern.

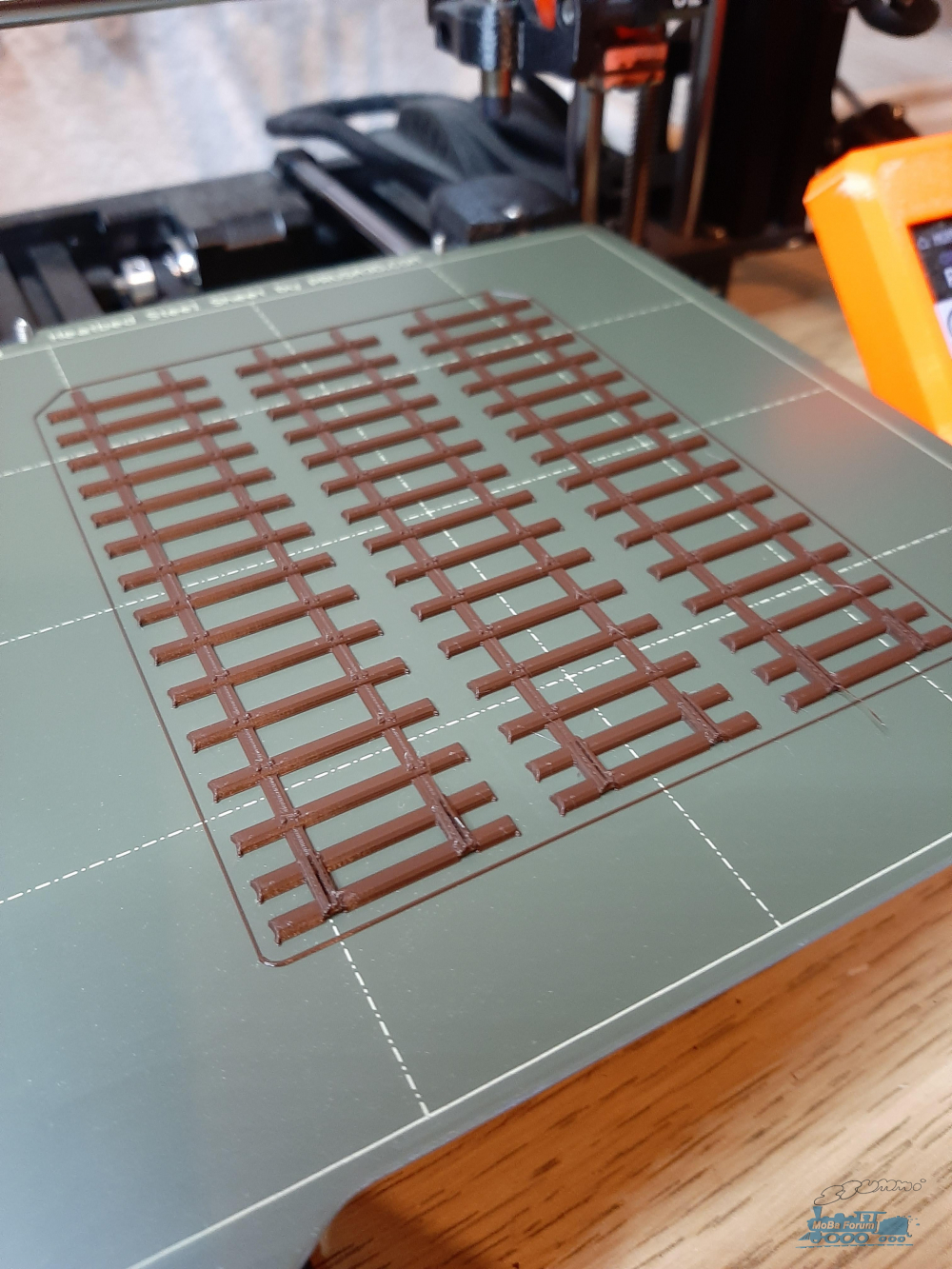

Gedruckt wurde mit meinem Prusa-Mini, Düse 0,25mm, Schichtdicke 0,1mm.
Und nun ein paar Bilder:
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)
Ich bin erstmal zufrieden mit dem Ergebnis, man darf halt nicht mit der Lupe schauen. Aus normaler Entfernung sieht man von den Kleineisen eh nur, das da "irgendwas Kleines" ist und die Abkantung der Schwellenenden verschwindet im Sand. Das heisst also, als nächstes muss ich mir Vogelsand o.ä. beschaffen und schauen, ob das wirklich so ist.
Ich werde berichten.

Bis dahin erstmal ein schönes Wochenende noch
Ulli

Hallo zusammen,

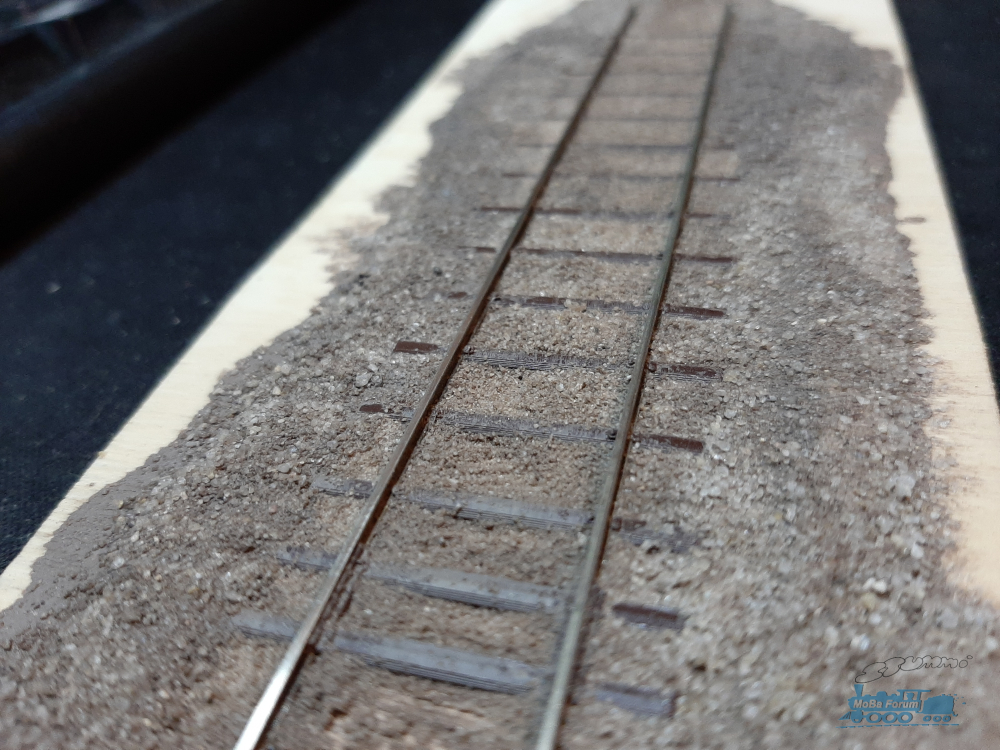

ein erster Versuch, das Gleis "einzusanden" ist noch nicht so recht gelungen. Jedenfalls gefällt mir das Ergebnis nicht wirklich. Ich denke, da muß ich noch ein wenig dran rumprobieren. Erstes Fazit: der Vogelsand ist noch zu grobkörnig, da muß gesiebt werden. Ein passendes Sieb muß ich mir erst besorgen (an dieser Stelle wäre ich für Tipps ausgesprochen dankbar). Und an der Verarbeitung muß ich auch noch arbeiten, die klassische Schottermethode Verteilen mit Pinsel und dann mit Leim/Wasser/Farbe-Gemisch tränken funktioniert nur bedingt. Der Sand schwemmt stellenweise doch recht stark auf und bleibt nicht dort wo er soll. Als nächstes werde ich mal versuchen, den Sand in mehreren Durchgängen aufzubringen. Und ich brauche dringend einen viel weicheren Pinsel.

Hier noch zwei Bilder vom ersten Versuch:

Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)

Ich werde berichten.
Für heute schönen Abend noch
Ulli

Hallo zusammen,

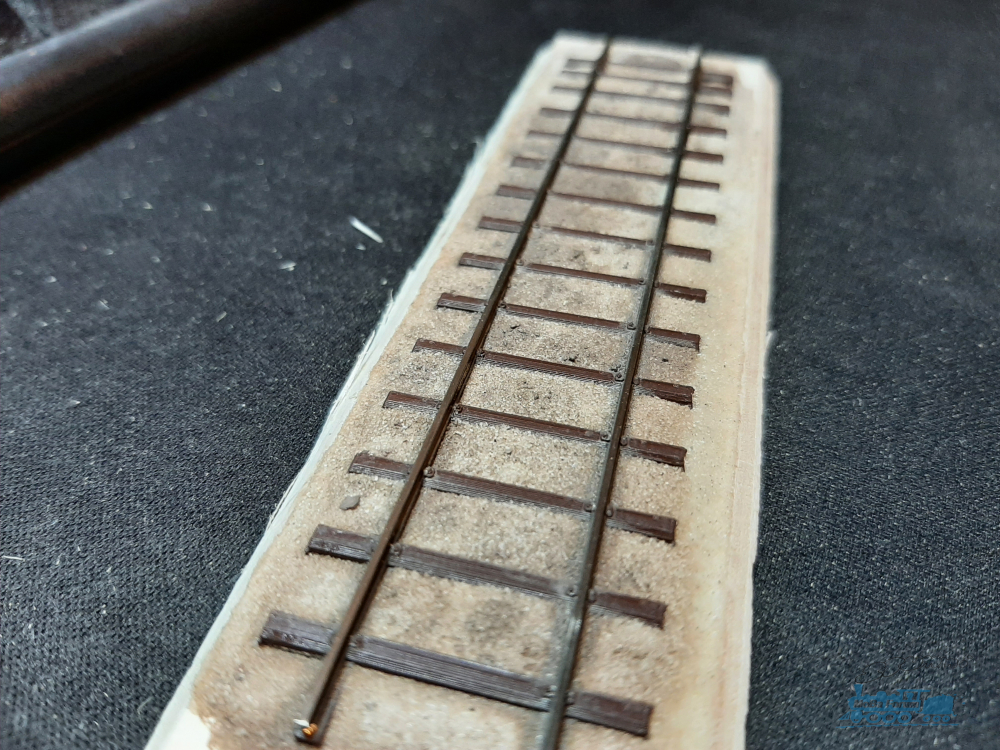

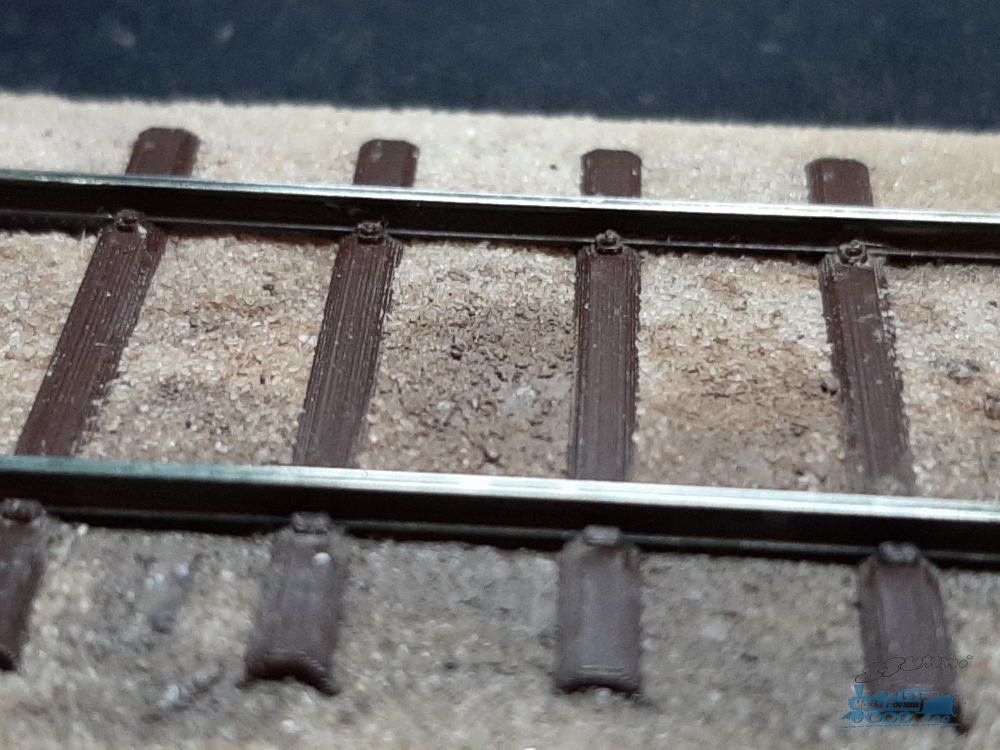

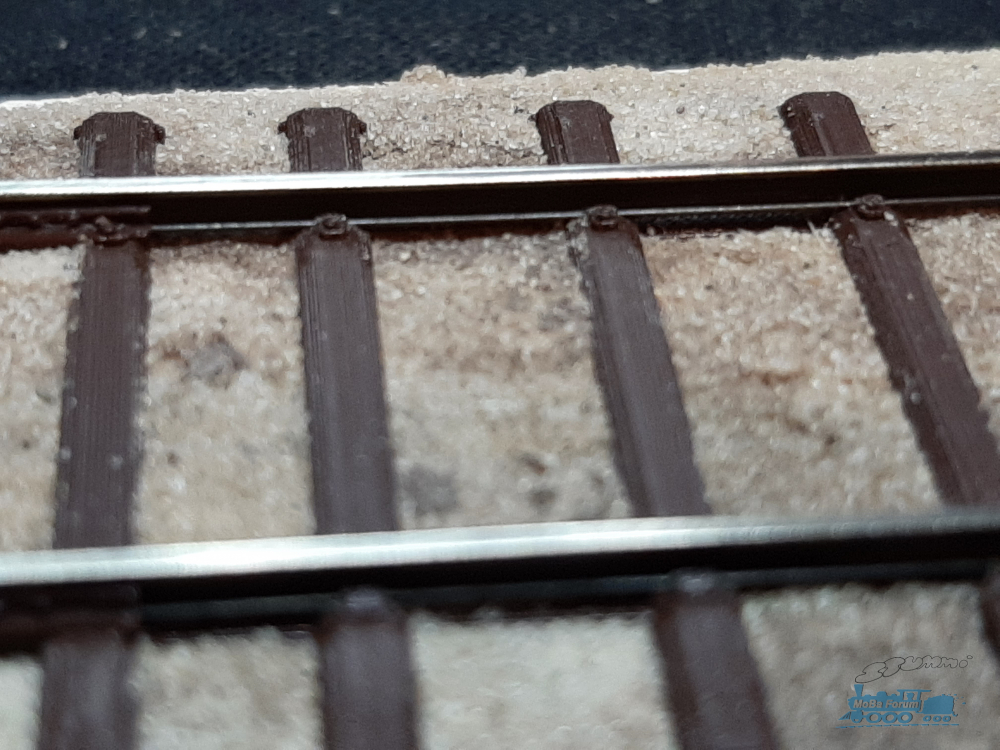

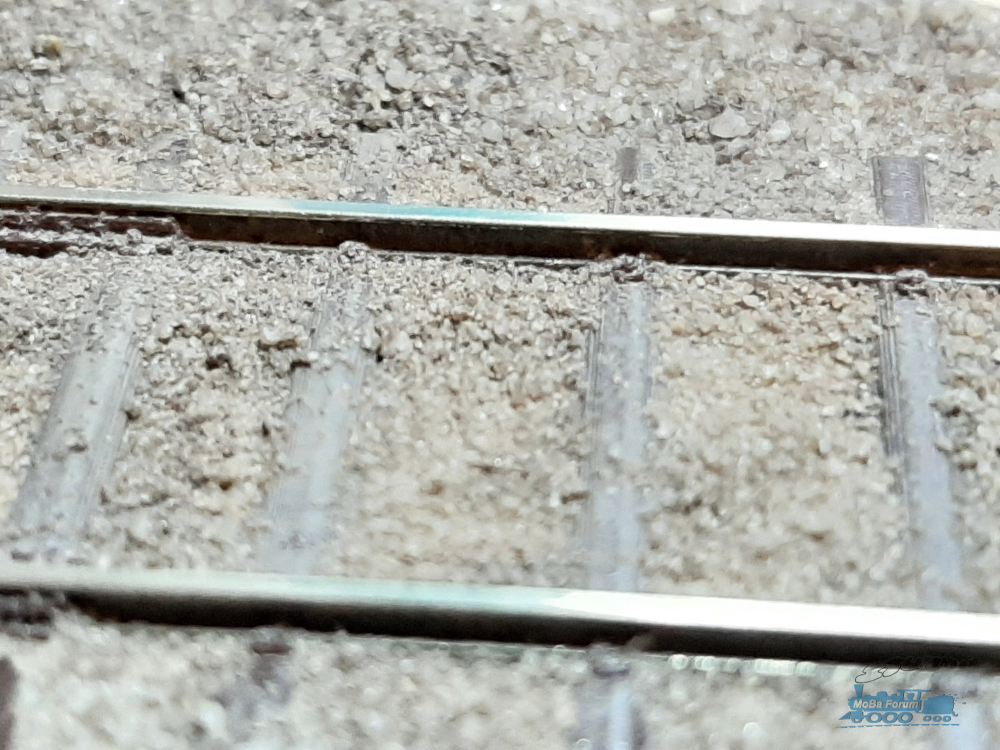

zweiter Versuch, diesmal mit auf 0,3mm ausgesiebtem Sand. Sieht schon besser aus. Hätte etwas mehr Farbe in den Leim gekonnt, ist etwas hell geblieben. Aber wir sind ja in Preußen.

Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)

Eigentlich müsste die Sandschicht noch höher sein, aber dann sieht man von den Schwellen nicht mehr viel und das feine Zeug lässt sich auch nur mühsam gleichmäßig verteilen. Auch müssten vielleicht doch einige gröbere Bestandteile wieder mit dazu, sieht irgendwie aus wie am Strand, mit der gleichmäßigen feinen Körnung. Ich warte jetzt noch auf die Lieferung eines schönen weichen und breiten Pinsels. Dann folgt Versuch Nummer drei.

Bis dahin schöne Grüße
Ulli

Das sieht super aus und erstaunlich wie gut der Schwellenrost aus dem Würstchenleger kommt.

Hallo Franz,

na ja, auf dem Makro darf man nicht so genau hinschauen, da sieht man an der Schräge schon jede einzelne Schicht. Aber aus normalem Abstand betrachtet ist es ganz okay.

Schöne Grüße
Ulli

Servus Ulli!
Schaut sehr sehr gut aus! Da häng ich mich neugierig an!

LG
Benedikt

Hallo Ulli,
auch ich finde, dass das wirklich gut ausschaut. Finde ich schön, wenn dich mein Thread animiert hat, sowas mal anzufangen! Bin gespannt was du als nächstes machst und hier vorstellst.
Viele Grüße
Wolfgang

Zitat von garti62 im Beitrag #2

---

... Ein passendes Sieb muß ich mir erst besorgen (an dieser Stelle wäre ich für Tipps ausgesprochen dankbar).

---

Schönen Sonntag zusammen,

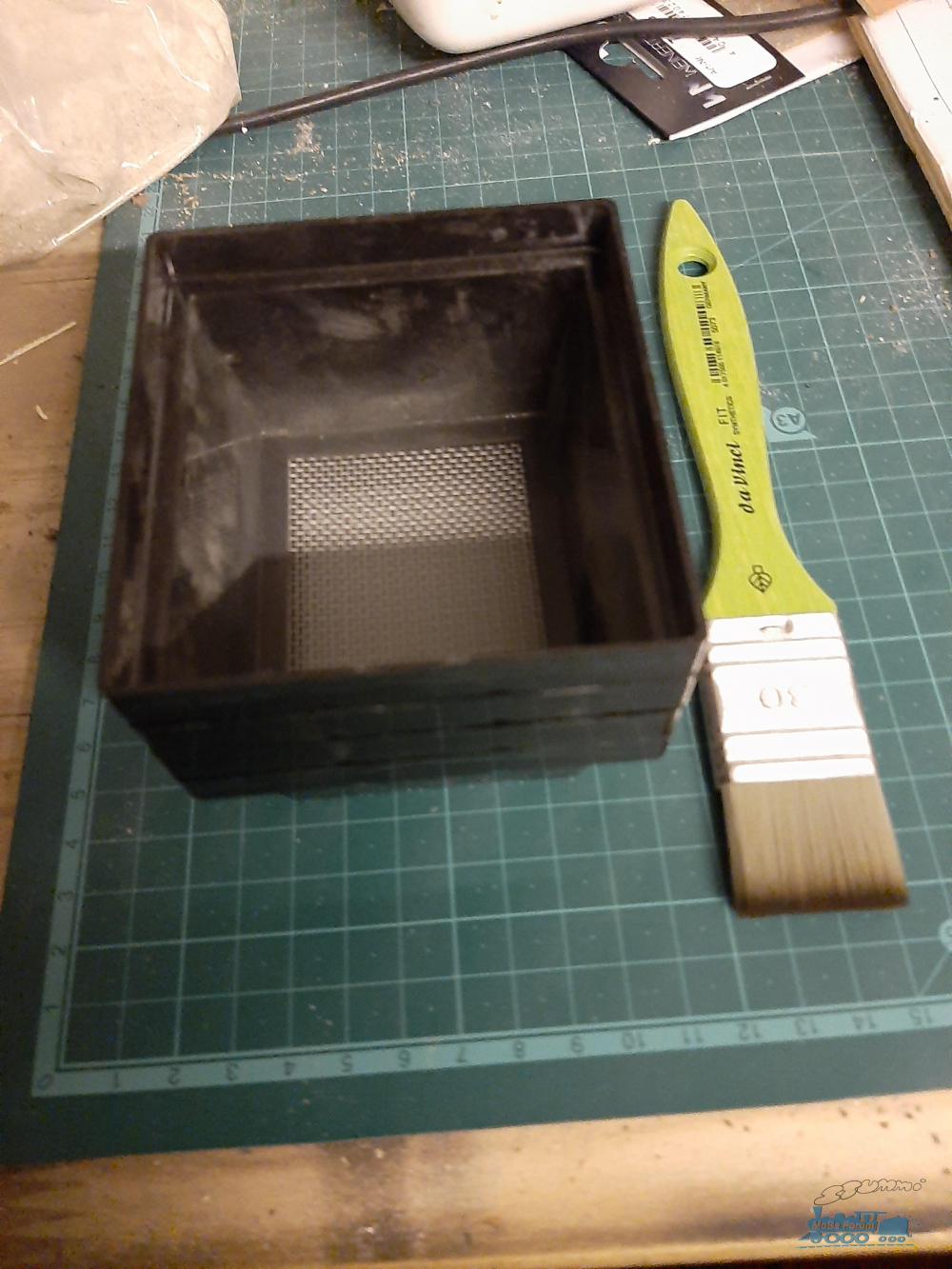

#Frank: Danke für den Tip, genau sowas hatte ich mir schon besorgt, nur in quadratisch:

Bild entfernt (keine Rechte)

#Wolfgang. Danke auch Dir.

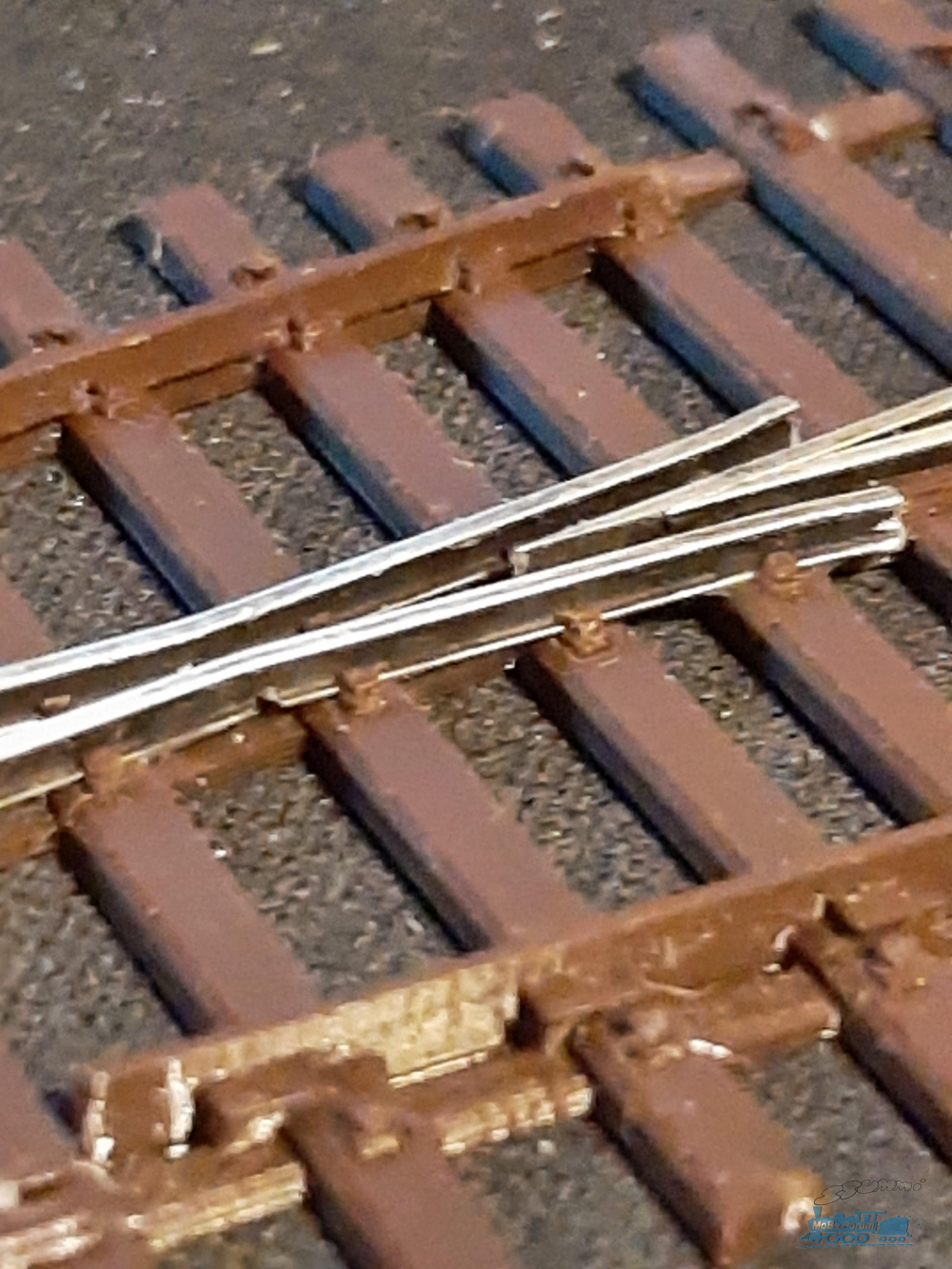

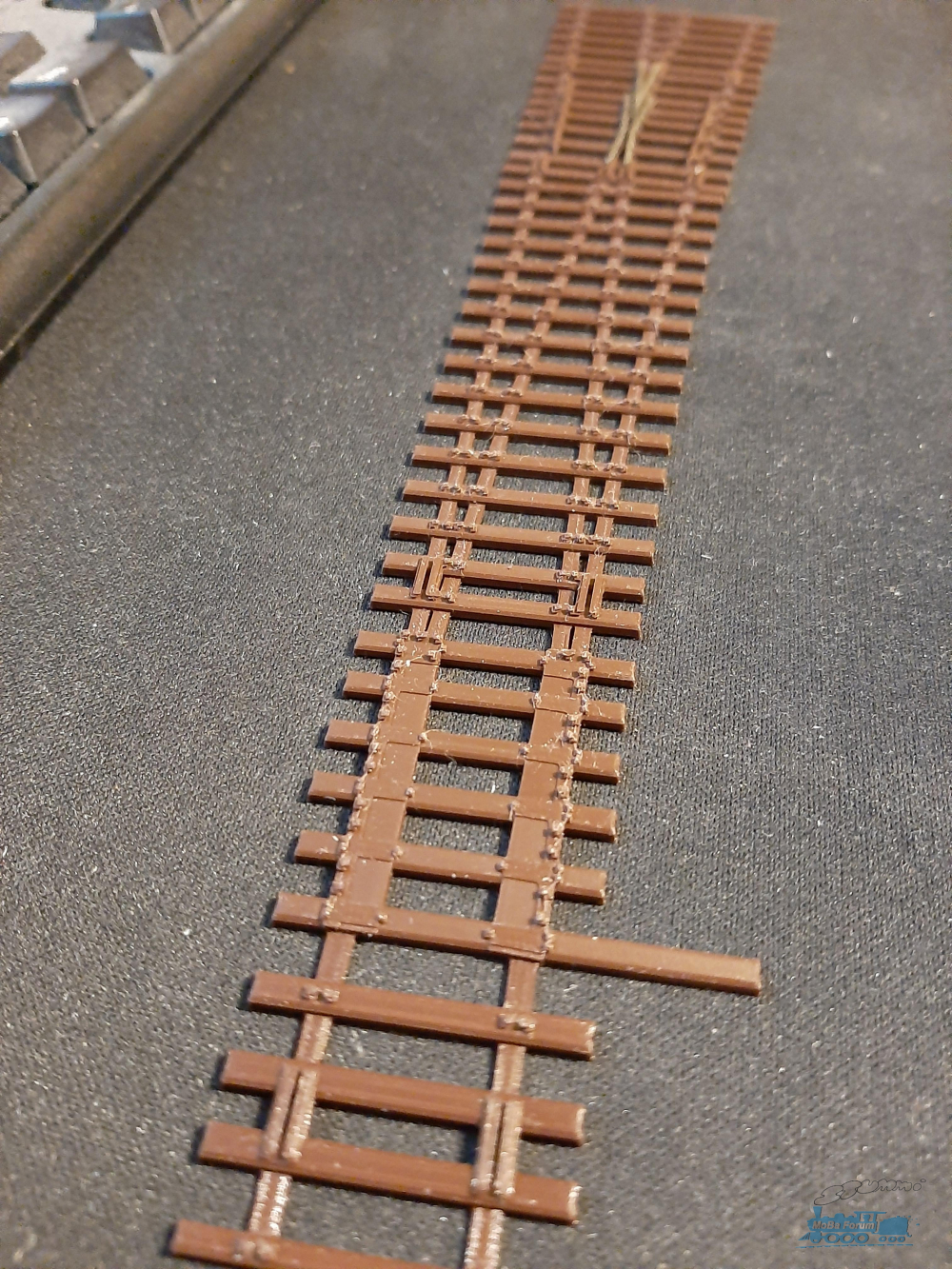

Ja irgendwie bin ich noch nicht auf dem richtigen Weg. Ich habe mich als nächstes erstmal an einer Weiche 1:7 versucht und ziemlich schnell festgestellt, das die Kleineisen doch etwas größer gehalten werden müssen, um die Montage der Weiche zu überleben. Es ist ja nur ein winziger Kringel, den der Drucker da auf die Schwelle malt. Und ein abgebrochenes Teilchen reicht und das Weichensegment muss noch mal gedruckt werden. Und die Schiene soll aber stramm drinstecken, und, und, und ..... Man sieht den Fehler zwar kaum, aber ich weiß, dass er da ist. Im Ergebnis sind die Kleineisen recht klobig geworden. So sieht das derzeit aus:

Bild entfernt (keine Rechte)
Bild entfernt (keine Rechte)

Zur Zeit bin ich am Überlegen, ob ich erst noch einmal einen Versuch mit klassischen Lötschwellen mache. Die markante Schwellenlage und -form bliebe erhalten, nur halt die Kleineisen sind dann nur noch angedeutet. Dafür ist das Ergebnis sehr viel robuster. Es soll ja nicht nur schön aussehen, es muss auch praxistauglich sein. Und mein nächstes Ziel wäre dann eine Doppelweiche, da ist die Montage dann noch diffiziler. Na, mal sehen

Schöne Grüße
Ulli

Hallo Ulli,

sieht wirklich nicht schlecht aus für FDM Druck. Aber du solltest ruhig die Futter im Herzstück noch einzeichnen in die 3D Daten. Das gibt auch eine Menge Stabilität für die Schienen. Und es sieht nochmal besser aus, denn die Futter sind richtig deutlich zu sehen, auch nach dem Einschottern!

Wie hast du die Herzstückschienen gemacht? Die sehen richtig gut aus!

Viele Grüße

Wolfgang

Hallo Wolfgang,

Danke für die Blumen. Ja, mit den Futterstücken hast Du recht, das könnte auch das Einfädeln der ja schon gebogenen Flügelschienen positiv beeinflussen. Das ist nämlich schon der erste Punkt an dem man aufpassen muss, nichts kaputt zu machen.
Zum Herzstück: die Herzstückspitzen schleife ich mit dem Tellerschleifer und einer Schleiflehre ähnlich Deiner zum Fräsen, allerdings nur aus MDF. Der Schienenfuß wird dann frei Hand mit dem Proxxon-Schleifer abgeschliffen. Und bei den Flügelschienen wird nur der Schienenfuß eingesägt und dann mit einer feinen Zange zurechtgebogen. Das Ganze ist erstmal nur mit einem Tropfen Sekundenkleber fixiert. Was mit dem PLA passiert, wenn ich das Herzstück auf der Unterseite verlöten muss, bleibt abzuwarten. Ich hoffe, dass ich schnell genug bin, eine Verformung des PLA zu verhindern. Ja und wie gesagt, als nächstes teste ich die Optik von Löt- ("Holzschwellen") Gleis. Auch im alten Preußen gab es bestimmt Holzschwellenweichen und Stahlschwellengleis in Kombination.

Schönen Sonntag noch
Ulli

Hallo Ulli,

Zitat von garti62 im Beitrag #11

---

Das ist nämlich schon der erste Punkt an dem man aufpassen muss, nichts kaputt zu machen.

---

Zitat von Frank1969 im Beitrag Die Werrabahn - Wasserschaden im Mobaraum

---

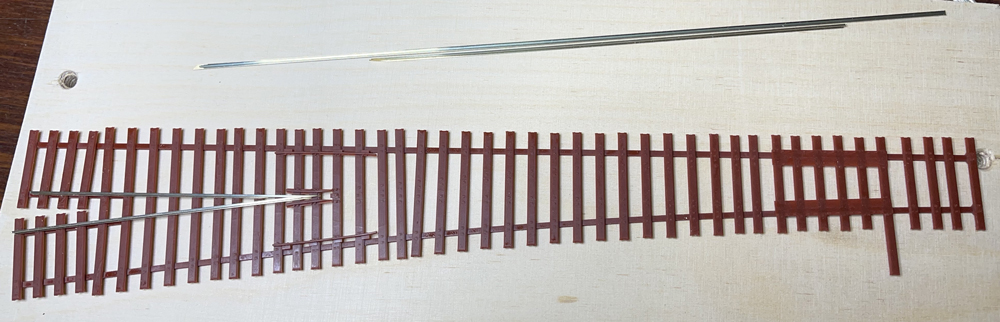

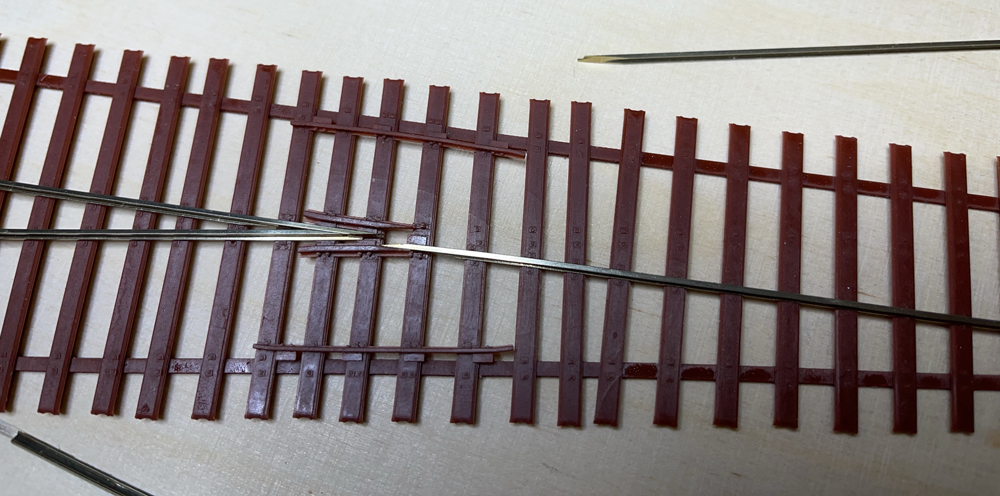

Neben dem Buch hat Wolfgang auch eine preußische Stahlschwellenweiche für den 3D-Druck erstellt. Man muss -ähnlich wie bei den RST-Weichen- nur noch die Gleisprofile einlegen:



Es ist schon faszinierend, welche Präzision mit dem 3D-Druck heute möglich ist:

---

Hallo Ulli,

bist du mit deiner Weiche weitergekommen?

Viele Grüße

Wolfgang
