Hallo zusammen,

weiß jemand, wie man die anscheinend neue Platine des Drehscheibendekoders von Dinamo anschließt (Bild geht leider nicht)? Es handelt sich um einen Dekoder für die Märklin-Drehscheibe 7286.
Die Platine ist kleiner und rechteckig. Die Bezifferungen, die in der Anleitung stehen, gibt es nicht.
In der sehr spärlichen Beschreibung ist nur eine andere, wohl ältere Platine beschrieben. Diese Anleitung hilft also nicht weiter. Hat schon jemand Erfahrung?

Danke! Uli

Hallo Uli,

und ob Bild geht: Siehe https://stummiforum.de/viewtopic.php?f=30&t=30285.

Vor allem: Bild hilft (meistens).

Gruß,
Rainer

Moin Uli,

da gibt es doch ne Menge Info auf der WebSite:
http://www.picommit.de/draaischijf.html
mit Links zu Anleitungen:
http://www.picommit.de/Anleitung%201.5a%...S%20Deutsch.pdf

Ob du überhaupt eine DS-Decoder hast, kannst Du vllt. an den Bildern im Shop sehen:
http://shop.dinasys.nl/epages/63375790.s...DinaSys/Bundels

Hast Du denn schon mal den Hersteller kontaktiert?
https://shop.strato.com/epages/63375790....ies/ContactForm

Hallo Rainer,

ich hoffe, es hat jetzt mit dem Bild geklappt. Danke für den Hinweis!


Hallo Thomas,

die Infos kenne ich alle. Ich habe auch die richtigen Platinen. Ich hatte vorher Kontakt mit Herrn Staal, der zurzeit aber wohl nicht erreichbar ist. Daher bekomme ich auch keine Antwort (Urlaub?) und stelle die Fragen hier im Forum.


Vielleicht kann mir ja jemand helfen und sagen, was wo angeschlossen werden muss. Diese Platine sieht völlig anders aus als die auf den Bildern der Anleitung. Ich kann ja schlecht probieren, was wohin gehört.

Danke! Uli

schau doch ´mal im WinDigipet-Forum, da scheinen einige User diese Steuerung einzusetzen.
https://www.windigipet.de/foren/index.php?topic=74804.0

Evtl. musst Du dich dort anmelden.

Hallo Thomas,

das habe ich schon gemacht. Aber diese Platine ist wohl so neu, dass sie (zumindest in Bildern) nicht behandelt wurde. Der letzte Eintrag ist dort von Mai, aber der User hat die Steuerung im März erworben. Da er nichts von geänderter Platine schreibt, gehe ich davon aus, dass er die hat, die dort überall abgebildet ist (auch auf der Homepage von Dinamo).
Auf meiner Platine stehen aber andere Bezeichnungen.

Gruß Uli

Moin Uli,
da muesste doch auch die Sensorplatine dabei sein und gemäß Beschreibung S.7 auch ein Kabelsatz. Die Stecker und Buchsen sind alle unterschiedlich, so dass es eindeutige Zuordnungen gibt. In der Anleitung gibt es ein übersichtsbild, mit der Beschreibung der Anschüsse. Dein Decoder scheint ein abgespecktes Teil zu sein, dass die Abschaltung der 6 Blöcke/Gleise nicht hat.

Moin Thomas,

ja, die Kabelsätze sind dabei. Deren Anschlüsse sind auch klar.

Aber kommt z.B. das sechsadrige Flachbandkabel auf die 6 Pinne und wenn ja, wie herum?
Woran kommt AC für den Motor und das Relais und woran der Digitalstrom? Wo wird die Bühnengleisrückmeldung abgenommen?

Das kann ich aus den Bildern und meiner Platine nicht entnehmen.

Danke! Uli

Hallo Uli,

ich kenne diesen Decoder nicht. Aber 6adriges Flachbandkabel sollte einen Stecker haben, der sich nur in EINER Richtung aufsetzen lässt. Schau Dir das mal genauer an.

Gruß,
Rainer

Moin Uli, Rainer,
das sechsadrige KAbel scheint keinen Verpolschutz zu haben, ist nur eine Klemme.

Uli, wenn Du aus der Anleitung S7.ff das Bild und die Beschreibung genau liest, kannst Du Dir alle Steck-/Schraubverbindungen erschliessen, inkl. der Anschlussreihenfolge.

Allerdings empfinde ich es als ziemlich seltsam, dass der Hersteller keine bessere Erläuterung mitschickt. Bei dem Support und der Doku würde ich es wahrscheinlich zurück schicken und eine andere Lösung wählen.

Uli, wenn Du aus der Anleitung S7.ff das Bild und die Beschreibung genau liest, kannst Du Dir alle Steck-/Schraubverbindungen erschliessen, inkl. der Anschlussreihenfolge.



Hallo Thomas,

das ist jetzt interessant, denn genau das kann ich mir nicht erschließen.
Gehen wir einmal davon aus, dass die 6 Pinne für das Flachbandkabel sind und ich probieren muss, wie herum das muss.

Was kommt an die 6er Buchse? Eine direkte Verbindung zu den 6 Pinnen gibt es nicht, ich kann zumindest keinen Durchgang prüfen. Hatte erwartet, dass entweder die 6 Pinne oder die 6er Buchse anzuschließen sind.

Was kommt an die 3er und an die 4er Buchse?


Danke! Uli

Moin Uli,

alle folgenden Bilder sind Ausschnitte aus dieser öffentlich zugänglichen Datei:
http://www.picommit.de/Anleitung%201.5a%...S%20Deutsch.pdf

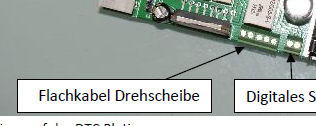

Auf Seite 7 ist das Bildchen:

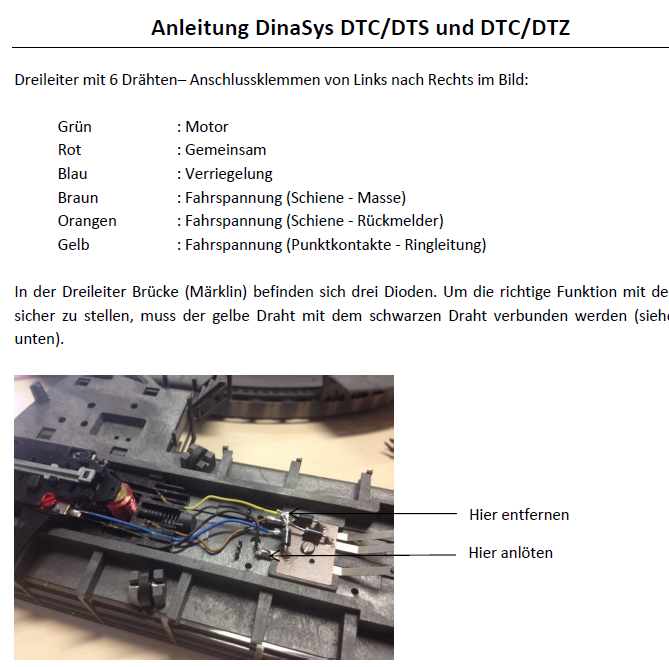

Auf Seite 10 steht beschrieben:


Diesen Anschluss gibt es auch auf deinem Decoder.
Ich gehe davon aus, dass die Anschlussbelegung von Links nach rechts die gleiche ist, falls nicht, geht die Scheibe halt nicht. Aber an der Scheibe kann dabei falscher Reihenfolge nach meiner Meinung nichts kaputt gehen.

Mit den Stromversorgungen das gleiche:
Auf Seite 7 ist das Bildchen:


mit der Beschreibung auf S8:

Hallo Thomas,

vielen, vielen Dank für die Mühe, die Du Dir gemacht hast!

Ja, mit der 6er Buchse macht das so Sinn. Das hieße aber, ich müsse den Stecker abschneiden. Oder gehört er doch auf die 6 Pinne, die man (etwas schlecht) oben links im Bild sieht. Eine Verbindung kann ich mit Durchgangsprüfer zwischen diesen Pinnen und der 6er Buchse allerdings nicht messen. Aber wofür sollten diese Pinne sonst da sein?

Dafür gibt es eine Verbindung zwischen den drei rechten der 6er Buchse und der 3er Buchse daneben. Das könnten also die Zuleitung von der Digitalzentrale sein - DIgitalstrom - ganz rechts - (Mittelleiter), Rückmeldung und Masse.

Damit wäre ich schon ein großes Stück weiter.

Die Platinen bekommen ihren Strom über ein mitgeliefertes Netzteil. Dieses wird in der Buchse im Bild unten rechts angeschlossen. Das ist auch klar.


Von den Jumpern gibt es auch zwei. Allerdings haben sie nicht die Nummern, die angegeben sind. Außerdem verbinden sie nur zwei Pinne. Mehr Pinne gibt es auch nicht. Man kann sie also entweder drauf gesteckt lassen oder abziehen. Muss ich mit diesen etwas machen?


Bleibt noch die 4er Buchse unten links. Diese gehört wohl zu den kleinen Tastern. Aber was hier wie angeschlossen werden soll, erschließt sich mit (noch) nicht.

Auch ist mir noch nicht klar, mit welchem Strom der Bühnenmotor und das Relais geschaltet wird. Wird hierfür der Digitalstrom verwendet oder das 12v Netzteil, das auch die Platinen mit Strom versorgt, oder wo muss ich den Strom dafür anschließen? Bislang mache ich dies mit Wechselstrom aus einem Mä-Trafo.


Gruß Uli

ich habe den Eindruck, da schaut jede Platine anders aus .....

da habe ich ein Bild (einbinden geht leider nicht, da größer 1024px) gefunden, dass den Decoder mit den Blockrelais zeigt, aber ohne Bestückung. Vllt kannst Du aus der Verkabelung noch Infos ziehen.

von dort: https://forum.beneluxspoor.net/index.php?topic=48963.60

http://www.danielschoeren.nl/Trein/bedraden2.JPG


zu den Tastern:
auch die sind beschrieben in der Anleitung auf Seite 18


zu den Jumpern (auf Seite 14 der Anleitung beschrieben):

dürfte der JP100 der Absschluß für den CAN-Bus sein


der andere für die Spannungsversorgung (auch wenn es kein 3-Pin ist). Das kannst Du durchpiepsen, zwischen Jumper-Pins und der Klemme und ggfls. zum Gleichrichter.


Jetzt aber ´mal ´ne Frage von mir:
Ich kann die Anleitung jetzt fast auswendig, kannst Du sie auch schon?

Hallo Thomas,

ja, ich kann sie auch auswendig. Aber ich möchte es nicht riskieren, irgendetwas auszuprobieren. Das mögen manche elektronischen Bauteile nämlich nicht. Also: Ich weiß was in der Anleitung steht. Aber ich werde nicht einfach etwas versuchen, weil es so sein müsste.

Ich komme jetzt erst einmal ein Stück weiter und werde das anschließen, was klar zu sein scheint. Den Rest lasse ich einfach bis ich eine klare Antwort habe.

Dir vielen Dank für das weitere Erschließen! Eine Anleitung seitens des Herstellers wäre natürlich einfacher.


Gruß Uli

Zitat

---

...
Den Rest lasse ich einfach bis ich eine klare Antwort habe.
....

---

Moin Uli,
kann ich gut verstehen.

Hallo Zusammen,
ich habe die DinaSys-Drehscheibe bestellt und auch (ein bisschen verzögert) bekommen.
Der Zusammenbau war mit der Beschreibung und ein bisschen Suche im Internet ganz gut zu machen.
Der USB Anschluss an den PC und an das Hilfsprogramm funktionieren
Jetzt lasse ich nächste Woche noch die kleinen Fleischmann-Drehscheiben-Änderungen vornehmen (Magnet ankleben und Relaisüberbrückung beim Typ C) und hoffe dann auf eine einwandfreie Funktion.
Der Link im Internet auf das Hilfsprogramm funktioniert nicht. Auf Nachfrage hat es mir H. Staal via Email zukommen lassen
Ach ja, das beigelegt USB-Kabel war das Falsche. Auf der einen Seite muss ein Drucker-USB-Anschluss auf der anderen Seite ein USB-Normanschluss sein.
Info: Der Train Controller von Jürgen Freiwald unterstützt mittlerweile die Drehscheibensteuerung "DinaSys DTC".
Wenn alles funktioniert melde ich mich nochmal...
Grüße aus Oberasbach

Hallo zusammen,

weiß jemand, was aus der Firma PiCommIT geworden ist? Man findet dazu nichts mehr im Netz. Wurden die Komponenten von einer anderen Firma übernommen und werden weiter irgendwo vertrieben? Oder ist das Kapitel ein für alle mal erledigt?

VG Zeely

Hallo,

die Produkte scheint es nicht mehr zu geben, die Dokumentation ist noch bei einem Nachfolger zu finden: DinaSys

Klaus

Den Link hier habe ich gestern noch gefunden: DTS Webshop

Ist aber nichts lieferbar...

VG Zeely
