Meine erste Anlage hab ich früh- und rechtzeitig wieder abgerissen. Dies ist jetzt also der Neustart zu einer (hoffentlich) funktionierenden Anlage. Es gibt auch einen relativ kurzen Trööt zur Anlagenpanung, aber ich will nicht länger warten, drum geht´s jetzt los!
Die Anlage besteht zum einen aus einer 2-gleisigen, elektrifizierten Haupstrecke, die eine Nord-/Süd- und eine Ost-/West-Verbindung darstellen. Hier fahren dann entweder meine Epo-IV Züge oder (muss ich halt manuell austauschen) die großen Schlepptender (eine BR144 hab ich auch noch) mit langen Zuggarnituren. Das Ganze im Blockbetrieb, damit sich auf der Anlage was bewegt. Dieser Teil ist für sich unabhängig, mein Hauptinterresse liegt eher bei der eingleisigen Nebenstrecke. Hier noch einmal eine Übersicht des sichtbaren Teils, den kompletten Gleisplan findet ihr im Planungs-Trööt.
Die Landschaft wird wg den geringen Höhenunterschieden eher hügelig als bergig. Und da die Hügel nicht massiv, sondern hohl sind, und weil "Hohlhügel" ziemlich doof klingt, heißt die Anlage jetzt "Hohlberg".
Hohlberg (auf der Anlage links beheimatet) ist ein kleines, beständig wachsendes Städtchen und hatte früher nur einen kleinen 2-gleisigen Endbahnhof und ein Gütergleis. Als die Stadt wuchs, wurde der Bahnhof nach und nach erweitert. Deshalb der etwas eigenwillige Gleisaufbau. Die ehemals einzige Verbindung zur Stadt Eschnau, heute die linke Ausfahrt, wurde in späteren Jahren noch um eine 2. Strecke in Richtung Villmaringen erweitert. Folglich liegt der rechte Bahnhof am Örtchen "Eschnau-Villmaringen"

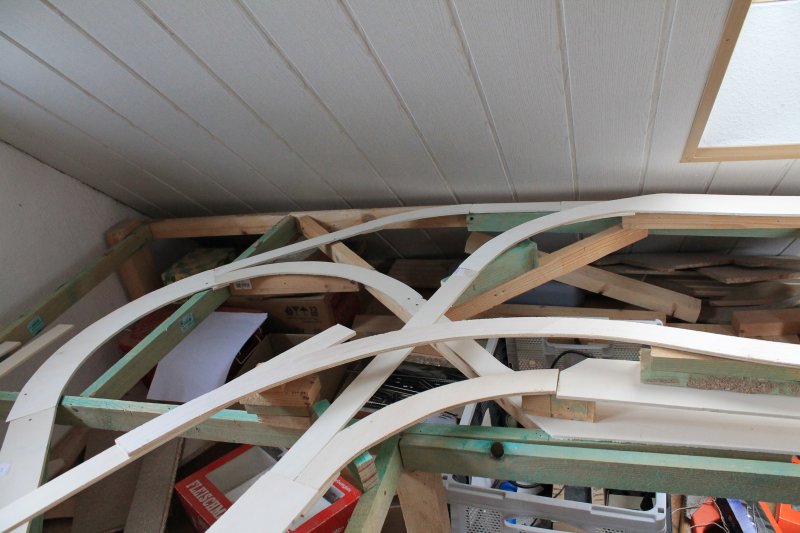

Für den Anfang gibt´s erstmal nur ein Bild vom Trassenbau
Ich bin leider gezwungen, alles an Ort und Stelle zurecht zu sägen, deshalb muss diese Arbeit komplett als erstes erledigt werden. Für die Bahnhöfe werde ich Holzplatten verwenden. Dazu baue ich im nächsten Bauabschnitt einen Alu-Rahmen. Wegen dem genannten Platzmangel müssen dazu die Trassen wieder weg, weil sonst hab ich keinen Platz zum Arbeiten...
(... Fortsetzung folgt)
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Du hast recht, das ist nicht wirklich übersichtlich. Ich wollte aber auch nicht den kompletten Planungs-Trööt wiederholen.
Hier mal eine 3D-Ansicht, wobei SCARM leider noch keine optimale Darstellung erlaubt, speziell rechts vorne die Tunnel.

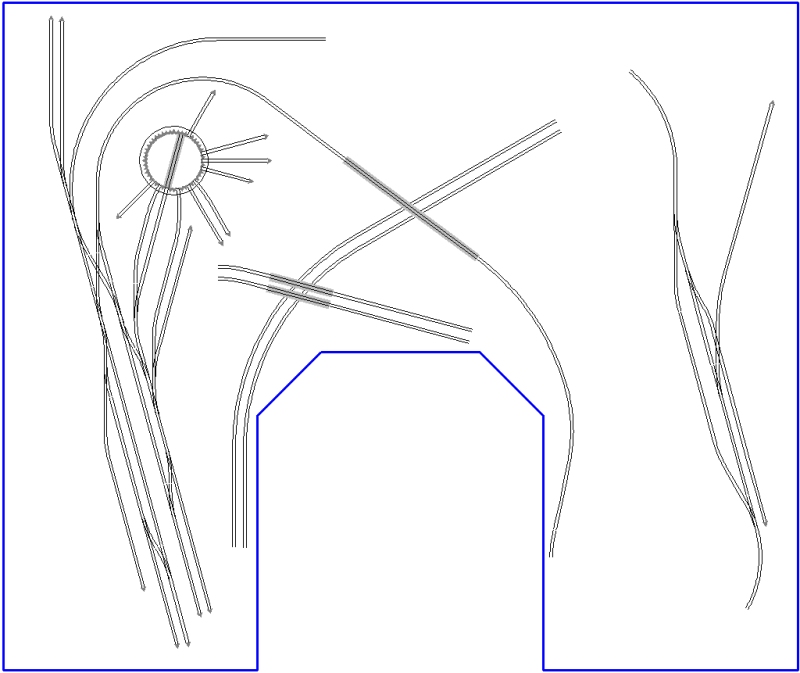

Und sicherheitshalber noch mal die Hauptstrecke in 2D
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
@mirage: Danke für Deinen Besuch! Ja, das Thema Platz... Für ´ne große Anlage muss ich wohl warten, bis die Kinder aus´m Haus sind. Bis dahin üb ich auf meiner Dachanlage.
Es ging die Tage wieder etwas weiter. Den Alu-Rahmen für die Holzplatten hab ich soweit erstmal fertig. Ebenso die ganzen Stützen.
Das sieht auf dem Bild gar nicht so grade aus. Ich hab aber jede Menge Wasser gewogen... war alles ok!
Und dann zwecks Übersicht verschaffen schon mal die ersten Gleise gelegt
Auf der rechten Seite hab ich dasselbe auch fertig. Bilder davon folgen.
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Es geht (für meine Verhältnisse) viel zu schnell voran. Habe mir die letzten Tage schon mal Trittschalldämmung und HEKI Gleisbett gekauft. In Kürze werde ich wohl die ersten Gleise verlegen. Die ersten Schotter-Probe-Packs sind auch schon unterwegs.
Die letzten Fortschritte in Bildern:
Hier liegt schon die erste Lage Trittschalldämmung. Verklebt hab ich das Ganze mit Holzleim.
Hier auch!
Und hier dann schon die ersten Meter Gleisbett, ebenfalls mit Holzheim verklebt.
Morgen geht´s weiter!
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Der erste SBf ist verlegt Die Elektronik steht aber noch aus...
Bilder vom Bau:
Erstmal Gleis legen, mit Nägeln fixieren und anzeichnen
Dann Holzleim. Der begeistert mich bis jetzt immer mehr. Ob Trittschalldämmung auf Holz oder Gleise (Plastik) auf TSD - hält gut, lässt sich aber sehr einfach auch wieder entfernen.
Den Leim mit dem Finger verstreichen...
... und fertig ist der SBf
Auf dem obigen Bild sieht man ganz gut den Reed-Kontakt. Damit schaltet sich das überfahrene Gleis ab, das Gegengleis wird aktiviert und die Weiche am Eingang wechselt auf das frei gewordene Gegengleis.
Noch nicht so zufrieden bin ich mit meinem ersten Schotter-Test. Auf dem Bild zu sehen ist der Diabas R10 von Koemo
Farblich gefällt mir der Schotter egtl. schon ganz gut. Ich werde aber noch den R15(=mehr Rostpatina) probieren. Die Körnung ist vlt auch noch einen Tucken zu fein. Was mir aber überhaupt nicht gefällt, ist die Rostfarbe der Schienen. Das sieht aus, wie eine Schiene, die mit rostbrauner Farbe angetrichen wurde. Aber NICHT nach rostiger Schiene. Da muss ich wohl mal ein bisschen im Forum wühlen, wie andere das machen. Vlt. hat aber auch der ein oder andere stumme Mitleser auf die Schnelle einen guten Tip?
Wünsche euch noch eine schöne RestFaschingsZeit
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Diese Woche war bei uns Küchen-Neubau angesagt. Unser Häuschen ist aus dem 18. Jhd, da ist keine Wand auch nur annähernd grade und die Bausubstanz ist auch nicht mehr die Beste. Wer schon mal versucht hat ne Schraube in eine Sandburg zu dübeln, weiß was ich meine. Entsprechend blieb wenig Zeit und Motivation für die MoBa.
Dennoch hab ich heut Abend zumindest das untere Schattenbahnhöfchen mal mit Strom versorgt und die Reed-gesteuerte Relais-Schaltung getestet. Aus meinem ersten Anlagenversuch hab ich noch einige DIY-Platinen, die ich hierfür einsetze.
Die 2-pol Anschlüsse sind für die Reed-Kontakte, die beiden 3-pol Anschlüsse schalten wechselseitig die Gleise an/aus, sowie die Weiche am Eingang um. Da alles zufriedenstellend funktioniert, kann ich als nächstes das 2. Schattenbahnhöfchen auf der darüberliegenden Ebene bauen.
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Das 2. Schattenbahnhöfchen ist soweit fertig, die Elektronik und der Praxistest stehen noch aus.
Die Trassen waren soweit ja schon fertig und mussten nur noch ausgerichtet werden, damit a) ganz hinten an der Dachschräge keine Lok hängen bleibt und b) der Ausgang vom SBf auf einer geraden Linie zur Auffahrt auf der gegenüberliegenden Seite liegt.
Dann noch Trittschalldämmung und (im sichtbaren Tunnelbereich) Gleisbettung aufgeklebt.
Jetzt ergab sich das Problem, die übereinanderliegenden Trassen auf die richtige Höhe zu fixieren.
Die für mich einfachste Lösung war die Verwendung von Winkeleisen mit 12cm langen Schenkeln
Mit kurzen Gewindeschrauben fixiert... Passt!
Gleise, wie oben beschrieben, verlegt.
Und dann kam der für mich spannendste Augenblick. Das obere, innenliegende Gleis ist das kürzeste in beiden SBf´n. Uih, was hab ich mich gefreut, dass ich da 7 D-Zug Waggons parken kann. Ich hatte mit weniger gerechnet!
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Also wir haben ja schon paarmal bei dir hier reingeschaut und sagen einfach: Grundsolide Sache Wir schauen jedenfalls auch weiterhin rein. Uns wunderte nur grad, dass in deinem Thread so wenig Resonanz bisher kam... naja, nach einiger Überlegung... wahrscheinlich bist du zu gut und keiner hat was zu "meckern" oder eben, die wirklich hilfreichen Stummi's haben grad nix, wo dir zu helfen ist. Wir sind auf den Weiterbau gespannt...
(Für die, die´s nicht kennen: "Guude" ist hessisch und heißt, abhängig von der Uhrzeit, "Guten Morgen", "Guten Tag" oder "Guten Abend", oder auch einfach nur "Hallo". Vermutlich ähnlich wie bei "Hoi" )
Freut mich, dass auch ihr über meinen Trööt gestolpert seid!
Anfangs hatte ich auch das Gefühl, dass ich hier nur für die Parkuhr schreibe, aber bei mittlerweile 1400 Zugriffen ist die Mühe wohl nicht ganz umsonst. Ich freu mich natürlich wie´n kleines Kind, wenn sich der/die ein oder andere hier verewigt, aber ich bin (Asche auf mein Haupt!) meistens auch eher der stumme Bildergucker ops:
Solange keiner "meckert", mach ich einfach mal so weiter wie´s mir gefällt. Hilfe brauch ich bis jetzt auch noch nicht wirklich, aber ich bin ja bis jetzt auch nur im nachher unsichtbaren Teil tätig. Da isses ja nur entscheidend, dass es funktioniert.
ZitatWir sind auf den Weiterbau gespannt...
Ich auch!
LG aus Zentral-Hessen!
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Wollte mich doch auch mal verewigen in deinem Dachgeschoß... Beeindruckend bisher, werde ich mit Interesse verfolgen den Berg
Off Topic:
Zitat
(Für die, die´s nicht kennen: "Guude" ist hessisch und heißt, abhängig von der Uhrzeit, "Guten Morgen", "Guten Tag" oder "Guten Abend", oder auch einfach nur "Hallo". Vermutlich ähnlich wie bei "Hoi" )
Ergänzend muß gesagt sein das "Guude" auch für "Mir geht´s gut wie geht`s dir"; "Wie war dein Tag / deine Nacht / dein Wochenende" oder auch für "lang nichts gehört / gesehen von dir alte Pappnase" steht
Freut mich, dass Du den weiten Weg vom Holzachtal nach Hohlberg nicht gescheut hast Und Du hast Recht, für ein einfaches "Hallo" reicht ein "Gude" mit kurzem U
Ich bin jetzt dran, die rechte Seite der Hauptstrecke fertig zu stellen. Da kommt dann ein Deckel drauf und ich hab wieder Ablagefläche um die linke Seite anzugehen (da sieht´s aus )
Die Elektrik ist verlegt, angeschlossen und getestet
Wer die Technik zum Kabelverdrillen noch nicht kennt... ich sag nur "Akku-Schrauber" Für Kabelkanäle greife ich gern auf meine bewährte Billig-Lösung zurück. Geht schnell und ist beliebig erweiterbar
Sämtliche Leitungen münden in einem zentralen Anschlussfeld
Um auf Nummer Sicher zu gehen, hab ich auf beiden Ebenen bis jetzt 4 Stromeinspeisungen gelegt. Mag etwas übertrieben sein, aber kost´ja nicht die Welt. Und ebenfalls für die Sicherheit gibt´s natürlich auch einen Fallschutz. Da wo ich nicht rankomme hab ich Pappe (zur Abwechslung mit Holzleim) angebracht. Zu den offenen Seiten installier ich dann noch Netze, die von unten in die Bahnhofsplatten eingehängt werden.
Euch allen schon mal ein schönes Wochenende mit hftl viel Zeit für die MoBa!
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Noch ein kurzer Nachschlag für uns stumme Bildergucker zum Thema Absturzsicherung
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Eieiei, schon wieder ein halbes Jahr rum. Aber manchmal lässt das Leben keinen Platz für die MOBA...
Die letzten Tage hatte ich mal wieder Zeit und Muße weiter zu machen: Die 2-gleisige Hauptsstrecke ist fertig verlegt. Die 4 geplanten Blockstrecken müssen noch verschaltet werden, dann kann ich an den Bereich schon mal einen Haken setzen.
An der Kreuzung sind die Gleise erstmal nur provisorisch verlegt. Da kommt ja noch ´ne Brücke hin.
Falls mit der Elektrik alles funktioniert, kommt als nächstes die Nebenstrecke dran.
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Ich wollte mal wieder ein Lebenszeichen von mir geben...
Die 2-gleisige Hauptstrecke ist seit letztem Herbst soweit fertig, die Elektrik funktioniert auch. Die ersten Test-Züge sind auch schon gefahren.
Leider waren die Ferien viel zu kurz (wie immer) und viel zu voll mit anderen Dingen. Entsprechend bin ich nicht weit gekommen. Momentan sieht´s bei mir so aus:
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Ich war die letzten Wochen eher unmotiviert. Heute hab ich mich dann endlich aufgerafft, aber
Beide Gleise übelst verzogen! Ich könnte grad im hohen Bogen schreien!
Da aber alle 4 Anschlussstellen absolut dicht anliegen, müssen sich die beiden Gleise heftigst ausgedehnt haben. Anders kann ich mir das nicht erklären. Sie lassen sich auch nicht mehr in Form bringen. Da werd´ich wohl nochmal ran müssen.
Nichts desto hab ich mich über die aktuelle Baustelle (BFH linke Seite) hergemacht und in kürzester Zeit eingesehen, dass ich an Ort und Stelle keine Unterflur-Antriebe installieren kann. Das macht ohne geeigneten Platz und Untergrund, und dann noch mit Dachschräge, absolut keinen Sinn. Selbst meine Frau hatte ein Einsehen und hat nur kurz kritisch geguckt, als ich im Fernsehzimmer eine Seite freigeräumt und als Werkplatz deklariert hab. Es geht also wieder weiter und in Kürze gibts dann neue Bilder.
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Mangels freier Zeit geht´s mal wieder nur in kleinen Schritten voran. Peu-a-peu einpassen, rosten, verlegen und Weichenantrieb anbringen.
Den Stellbereich immer schön frei halten
Und aufpassen, dass alles richtig liegt und zueinander passt.
Die Unterflurantriebe hab ich noch von früher. Servo-Antriebe sind mit Sicherheit die elegantere Lösung, aber warum unnötig Geld ausgeben?
Gleis 2 ist jetzt fertig
Jetzt brauch ich erstmal div Schienenmaterial. Dann geht´s weiter.
Chris
(Meine Anlage von Anfang an: viewtopic.php?f=15&t=146081) ------------------------------------------------------------------------------------------------------------------------
Rocogleis ohne Bettung, Loks von FM und Roco. CanDB über MS2 nur DCC, Booster Digikeijs WinXP, iTrain 3.3 Meine Anlage im Bau viewtopic.php?f=15&t=127112
Ja, mir fehlt seit längerem der Antrieb weiterzumachen. Ich schau zwar regelmäßig ins Forum, aber das reicht nicht als Motivation.
Es steht aber noch alles und abgerissen wird auch nix. Ich warte einfach auf den Tag, an dem es mich packt weiterzumachen. Bis dahin widme ich mich meinen anderen Hobbies
LG & bleibt Gesund!
Chris
